變壓器機器視覺檢測方案
一：檢測内容及要求
檢測工件面积：
长度13mm的正方體樣件的pin脚檢測
檢測内容：
1:侧面檢測樣件脚翘
2:反侧面檢測另一边(bian)脚(jiao)翘
3:底面檢測边缘破损
注明:以上檢測項目,均(jun)需要在影像下清(qing)晰可见才能檢測
檢測效率：每分鐘檢測数量80-150件(根據樣件送料速度)。
分工段進行:按照檢(jian)測内容細分檢測步骤.
二： 設備組(zu)成及主(zhu)要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克(ke)視(shi)覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 3套, 侧面背光一個。反對面背光一(yi)個(ge)。底面正光一個
5:工業镜头: 2套远心定焦镜头、1套FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:進料設備(皮带送料、皮带下料)。

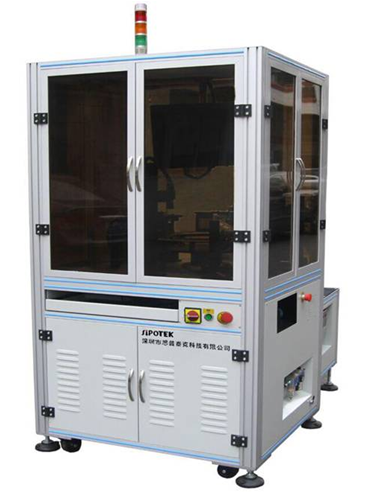

二.1： 設備外觀3D立體圖

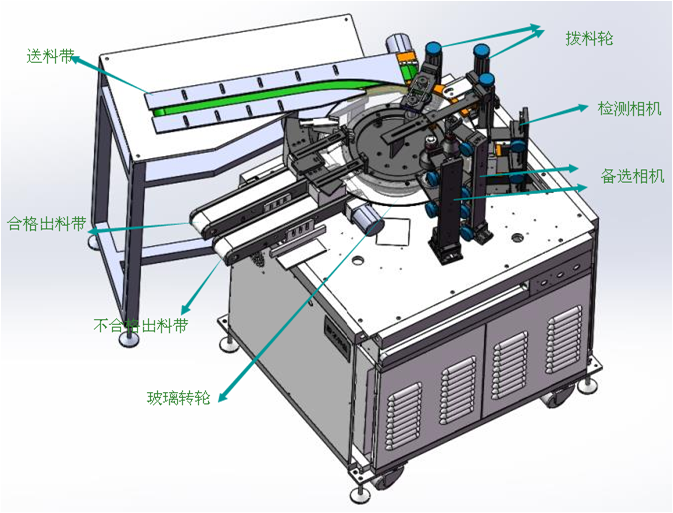

二.2： 設備内部3D立體圖
三：1 侧面檢測方式

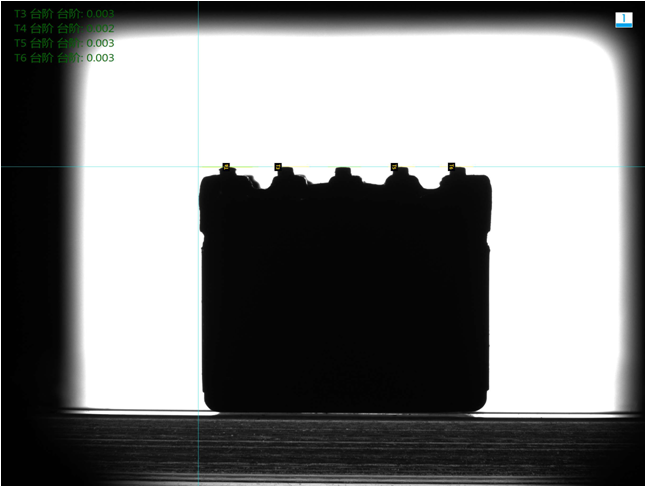

侧面檢測良品分析圖:OK
三：1 侧面檢測方式

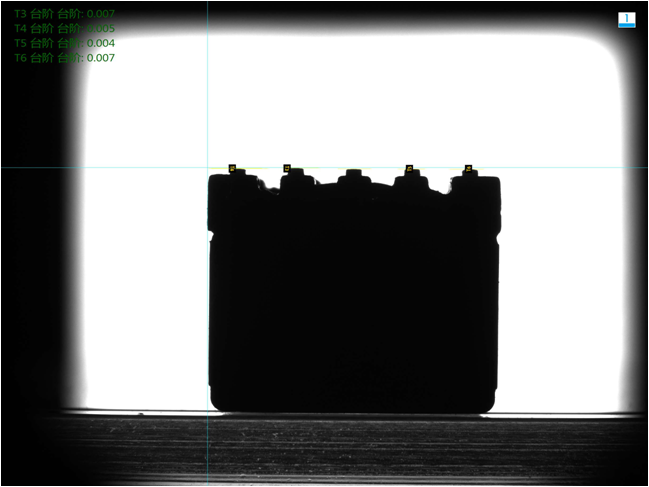

侧面檢測轻微脚翘不良分(fen)析(xi)圖:NG
三：1 侧面檢測方式

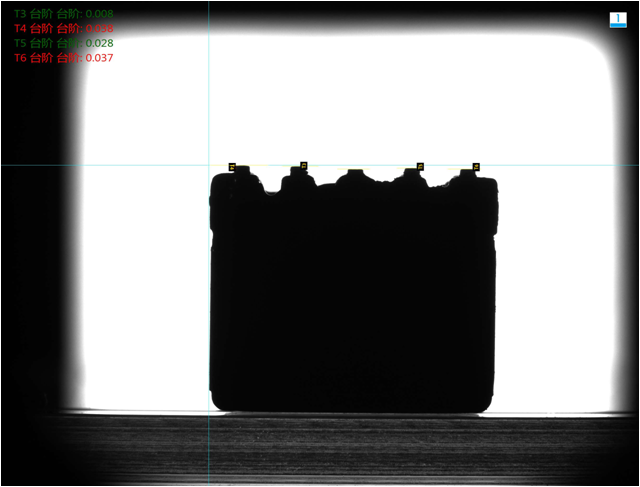

侧(ce)面檢測嚴重不(bu)良分析圖:NG
三：2 反侧面檢測方式
反侧面檢測(ce)良品分析圖(tu):OK
三：2 反侧面檢測方式

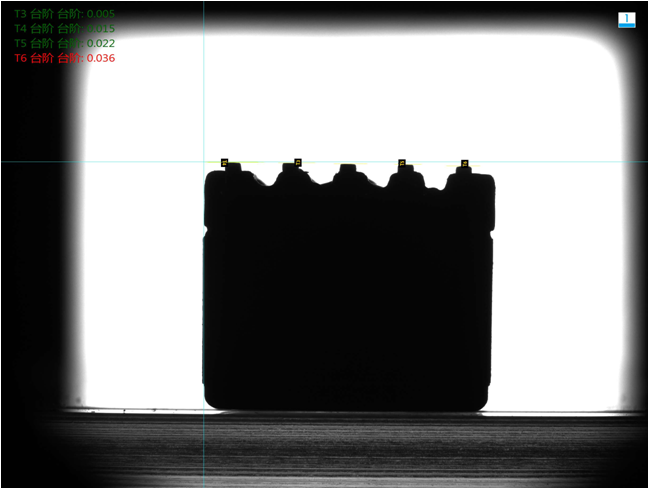

反侧面檢(jian)測轻微(wei)不良分析圖:NG
三：2 反侧面檢測方式
反侧面檢測(ce)嚴重(zhong)不良分析圖:NG
三：3底面檢測方式

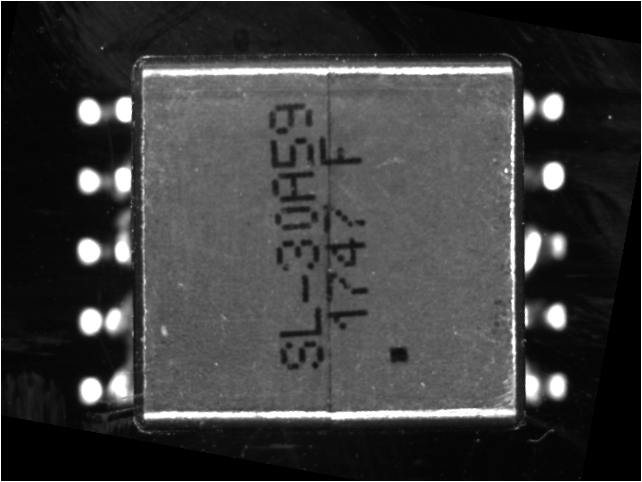

底面檢測效果原圖:
三：3 底面檢測方式

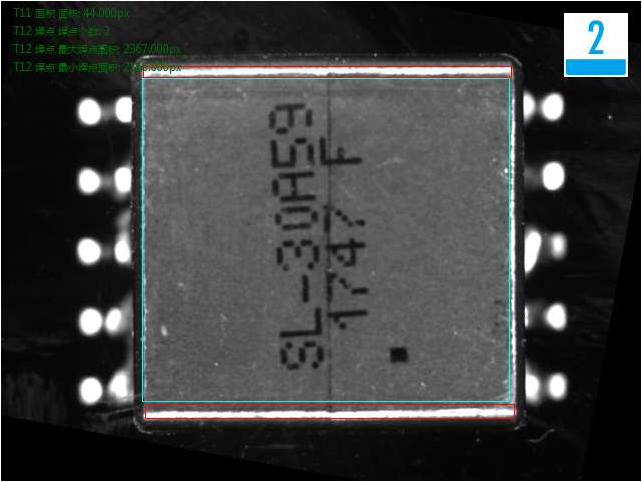

底面檢測边缘破损不良分析(xi)圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边(bian)單独安裝思普視覺(jue)檢測系統，需要保證有足够的(de)空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供(gong)電子干扰(rao)较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是變壓器機器視覺檢測方案，想要(yao)了解更多方案，欢迎拨打思(si)普泰克咨詢熱線130 7781 5846
