一：檢測内容及要求
檢測工件面积：
整體高度0.37*直径2.45mm的樣件檢測
檢測内容：
1:底部(bu)檢測脏污、缺口、漏銀(yin)
2:顶部檢測缺銀(yin)、脏污、断裂
漏銀侧(ce)面无法檢(jian)測，底面可檢
注明:以上檢測項目,均需要在影像下清(qing)晰可见才能檢測(ce)
檢測效率：每分鐘檢測数(shu)量(liang)150-200件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測步骤.
二： 設備組成(cheng)及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰(tai)克視覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 2套,底部檢測脏污、缺口、漏銀。顶部檢測缺銀、脏污、断裂
5:工業镜头: 2套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。
二.1： 設備外觀3D立體圖
三：1 底部檢測方式

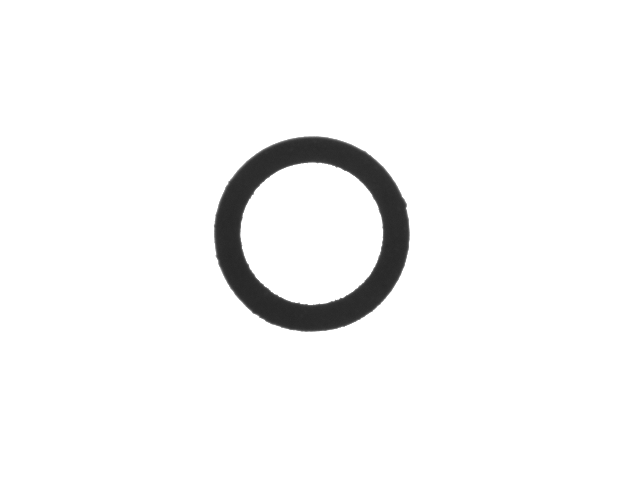

底部檢測效果原圖:
三：1 底部檢測方式

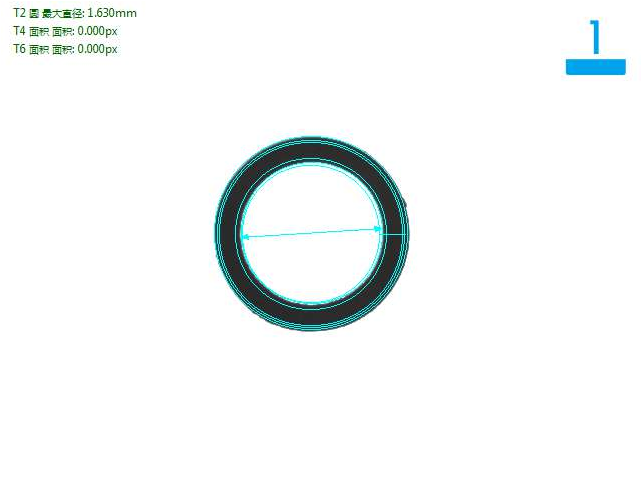

底部檢測良品分析圖:OK
三：1 底部檢測方式

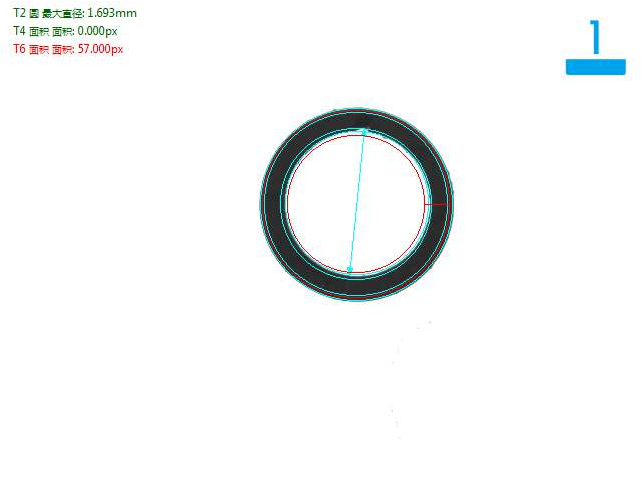

底部檢(jian)測缺口不良(liang)品分析圖:NG
三：1底部檢測方式

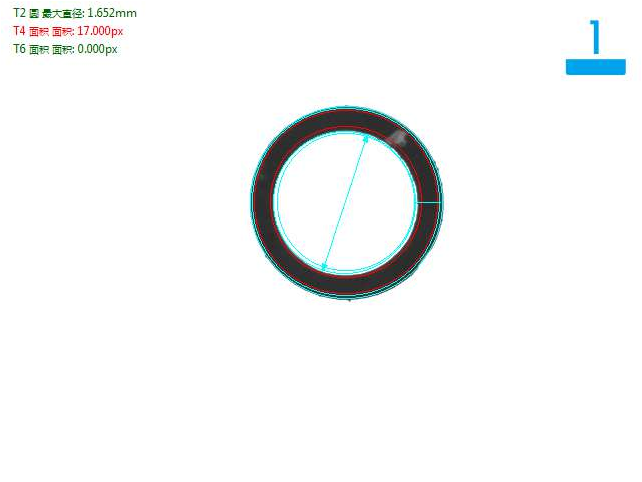

底部檢測脏(zang)污不良品分析圖:NG
三：1底部檢測方式

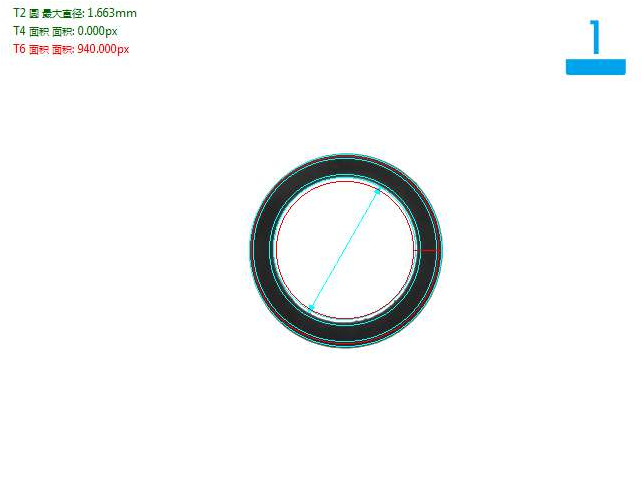

底部檢測(ce)漏銀不良品分析圖:NG
三：2顶部檢測方式

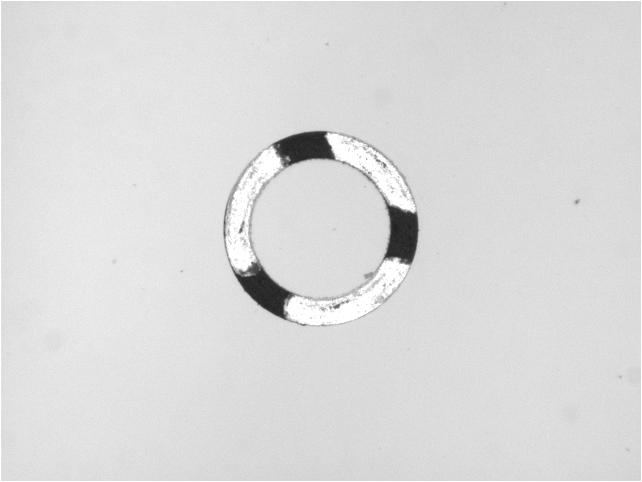

顶部檢測效果原圖:
三：2顶部檢測方式

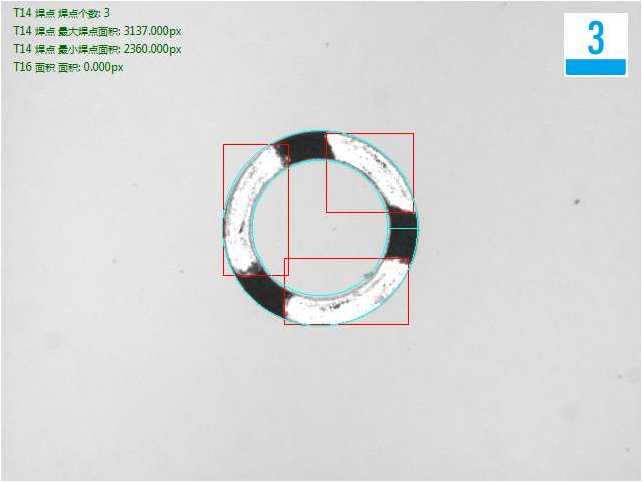

顶部檢測良品分析圖:OK
三：2顶部檢測方式

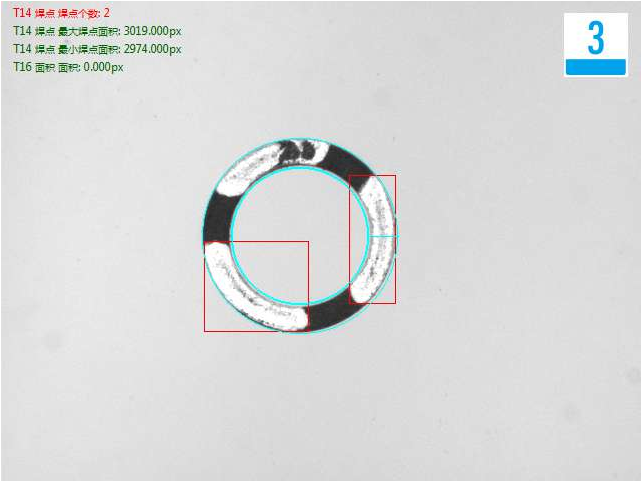

顶部檢(jian)測缺銀(yin)不良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安裝思普視覺檢測(ce)系統，需(xu)要保證有足够的空間(jian)以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较(jiao)小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上是垫片機器視覺檢測方案，想要了解更多，欢迎咨詢深(shen)圳市思普泰克科技有限公(gong)司。
