齒轮檢測機器視覺方案_深(shen)圳市思普泰克科技有限公(gong)司。
思普泰克(ke)專注(zhu)機器視覺檢測13年，有(you)非常(chang)多的檢測案例，應用领域廣，以下是部分齒轮檢測案例。更多檢測案例欢迎(ying)咨詢思普泰(tai)克：130 7781 5846
一：檢測内容及要求
檢測工件面积：

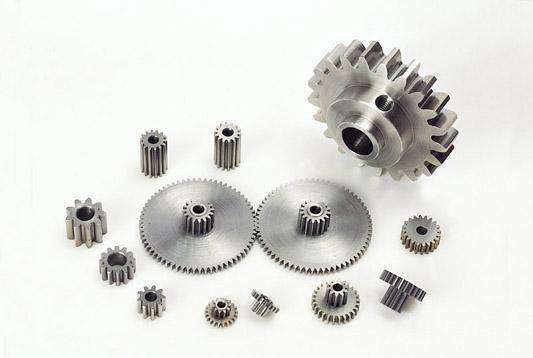

直径0.6mm——30mm的齒轮的外觀檢測
檢測内容：缺齒，污點 ，破损
1:底部外觀、缺齒
2:顶部外觀、缺齒
注明:以上檢測項目,均需要在(zai)影像下清晰可见才能檢測
檢測效率：每分鐘檢測数量200-400件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測步骤.

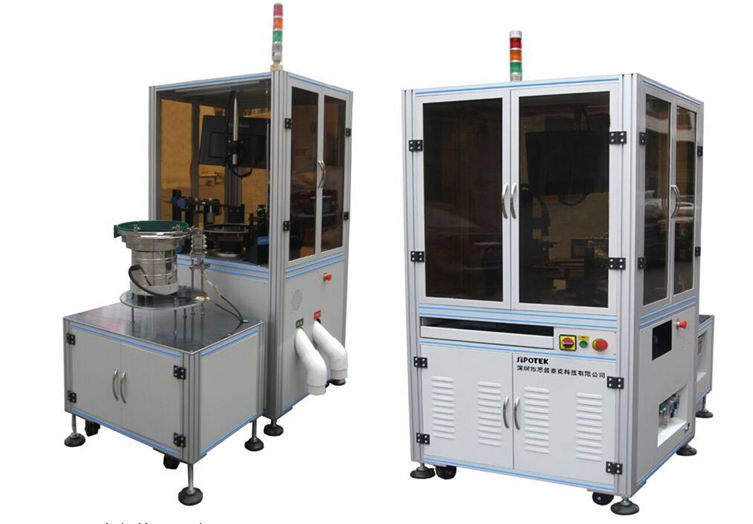

二： 設(she)備組成及主要機(ji)構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視(shi)覺檢測(ce)软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 2套,分別底部(bu)正光(guang)、顶(ding)部正光。
5:工業镜头: 2套FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

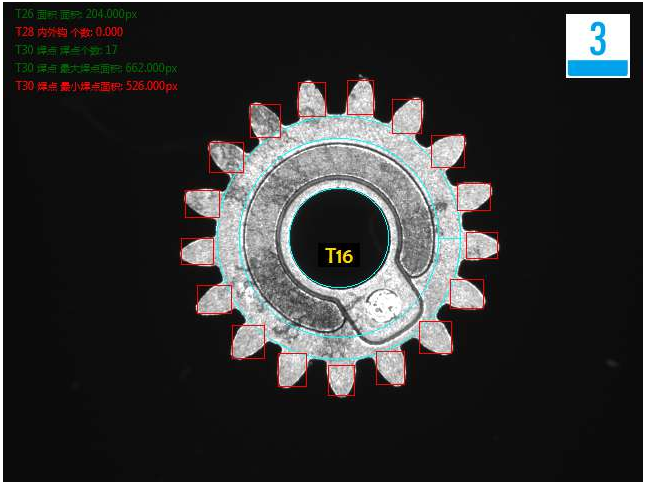

三：1 底部檢測方式

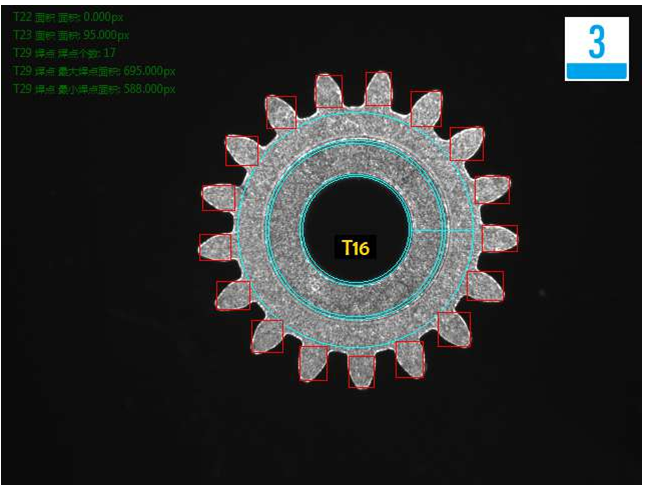

底部檢(jian)測良(liang)品效果分析圖: OK
三：1 底部檢測方式

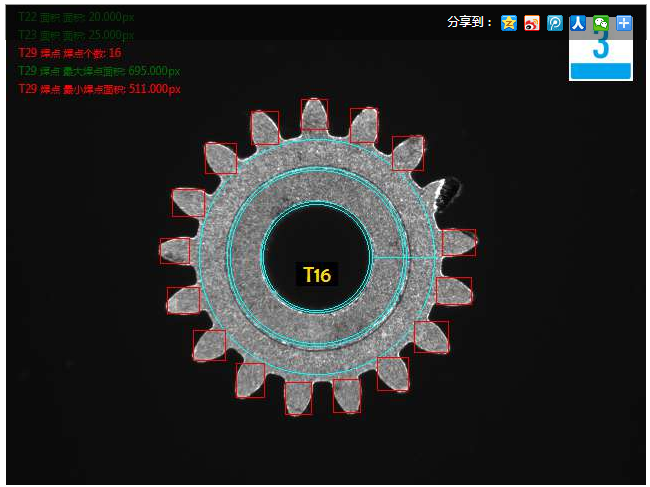

底部齒牙破损不(bu)良品分析圖: NG
三：2 顶部檢測方式

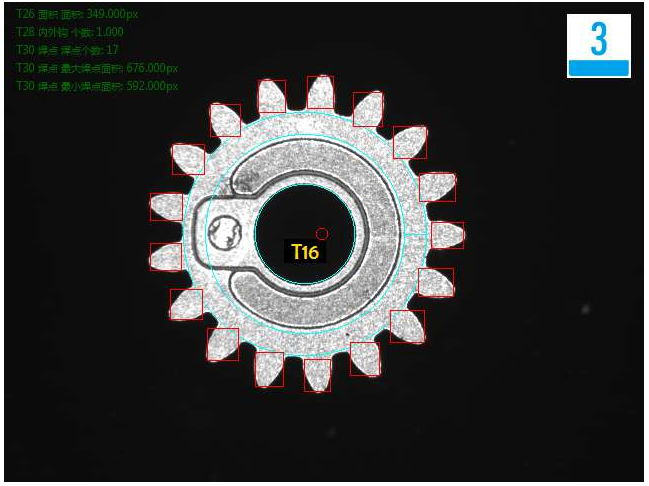

顶部檢測良品分析圖: OK
三：2 顶部檢測方式
顶部(bu)檢測(ce)脏污不良品分析圖: NG
三：2 顶部檢測方式
顶(ding)部檢測(ce)卡位脏污不良品分析圖: NG
三：2 顶部檢測方式

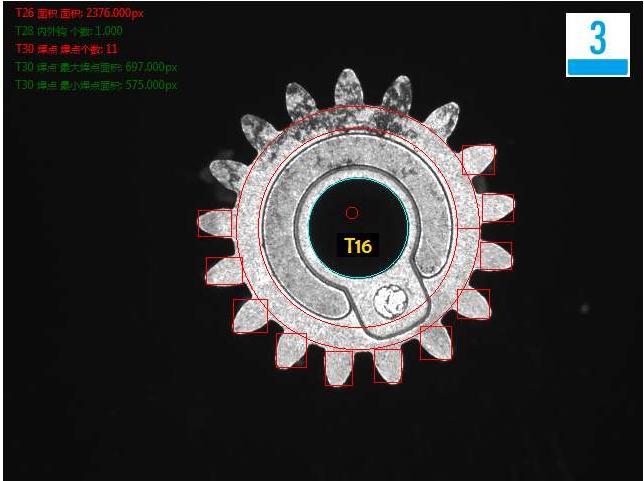

顶部檢測齒牙破损不良品分析圖: NG
四.系統安裝要求:
設備放置的檢測空間: 在(zai)流水線边單独安裝思普視覺(jue)檢測系統，需要保證有足够的空(kong)間以(yi)安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干(gan)扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是齒轮檢測機器視覺方案，需要详細了解欢迎咨詢思普泰克(ke)。咨詢熱線130 7781 5846
