繞線骨架機器視覺檢測方案_深圳市(shi)思普泰克(ke)科技有限公司
一：檢測内容及要求
檢測工件面积：

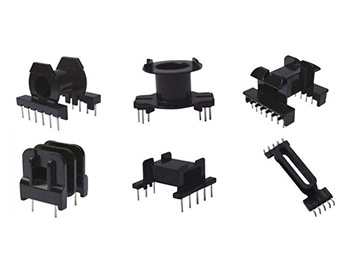

直径5-29毫米的骨架正面积,侧面外觀檢測
檢測内容：
1:破损面在樣件(jian)兩(liang)侧可檢,在其它位置无法檢測.
2:脚部氧化,在外表清晰可(ke)见可檢測,内侧无法檢測.
3;脚歪,缺脚檢測,脚間有异物檢測.
注明:以上檢測項目,均需要在影像下清晰可见才(cai)能檢(jian)測
檢測效率：每分鐘(zhong)檢測数量100-600件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測(ce)步(bu)骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普(pu)泰克視覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 6套,分別顶部檢測脚歪,氧化,左侧部件缺损,右侧部件缺损
侧面背光檢測脚歪,底部檢測氧化,缺脚,底部檢測脚間异物.
5:工業镜头: 6套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。

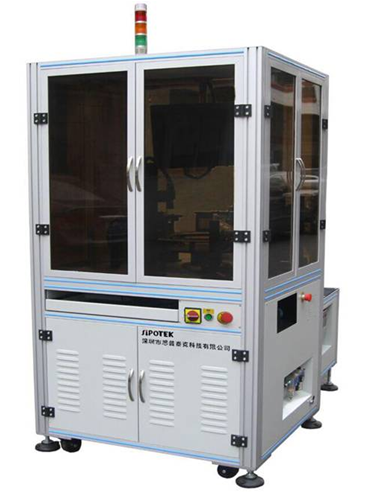

二.1： 設備外觀3D立體圖
三：1 底部檢測方式

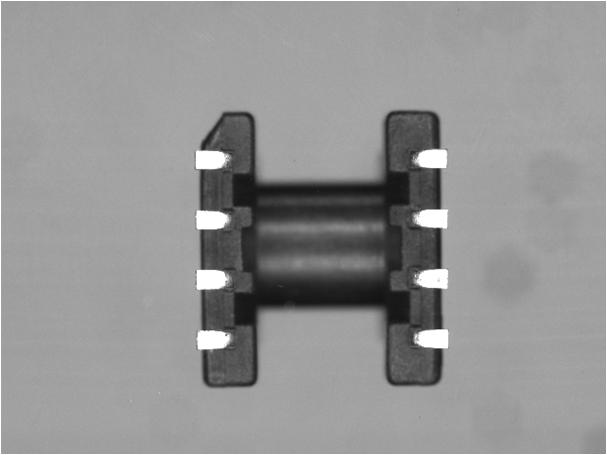

底部檢測效果原圖:
三：1 底部檢測方式

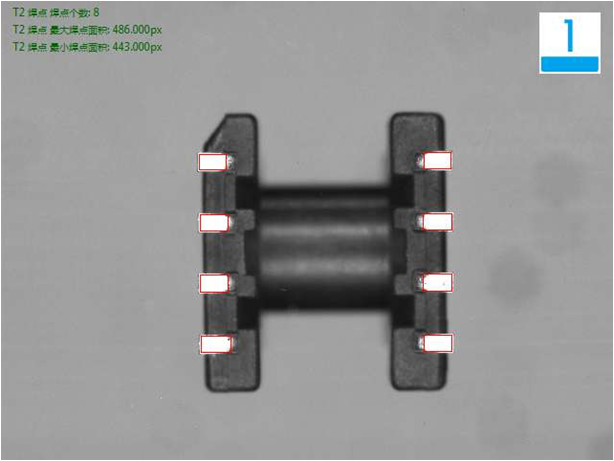

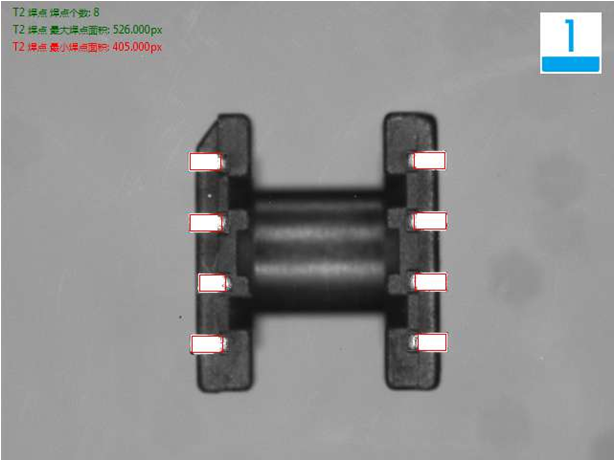

底部檢測良品(pin)效果分(fen)析圖: OK
三：1 底部檢測方式

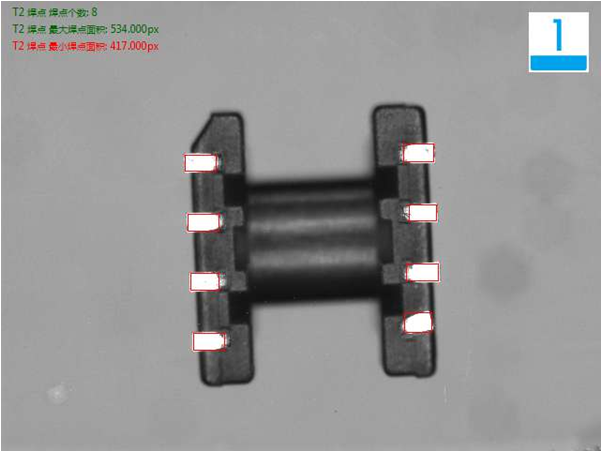

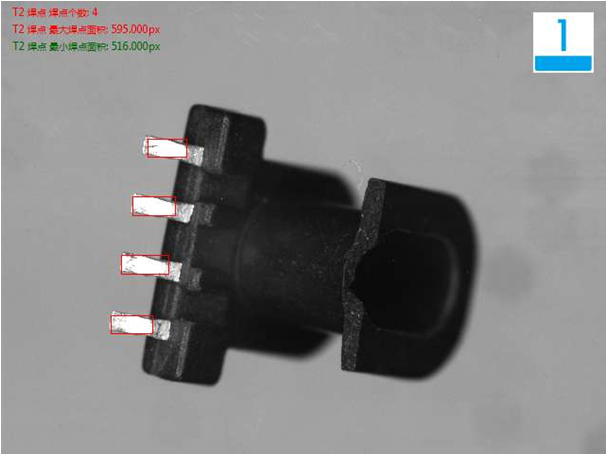

底部脚檢(jian)測氧化不良(liang)品分析圖:NG
三：1 底部檢測方式
底部脚檢測缺(que)脚不良品分析圖: NG
三：1 底部檢測方式
底部脚檢測脚歪不良品分析圖(tu): NG
三：2侧面檢測方式
侧面檢測原圖:
三：2侧面檢測方式
侧面檢測良品分析圖: OK
三：2侧面檢測方式
侧面檢測骨(gu)架破损不良品分析圖(tu): NG
三：3侧面背光檢測方式

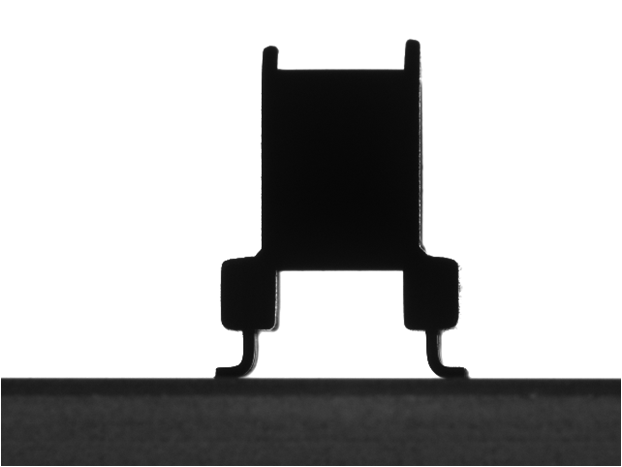

侧面背光原圖:
三：3侧面背光檢測方式

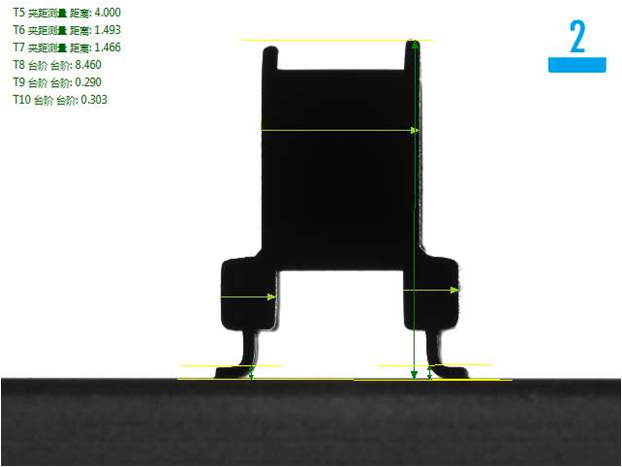

侧面背光良品分析圖: OK
三：3侧面背光檢測方式

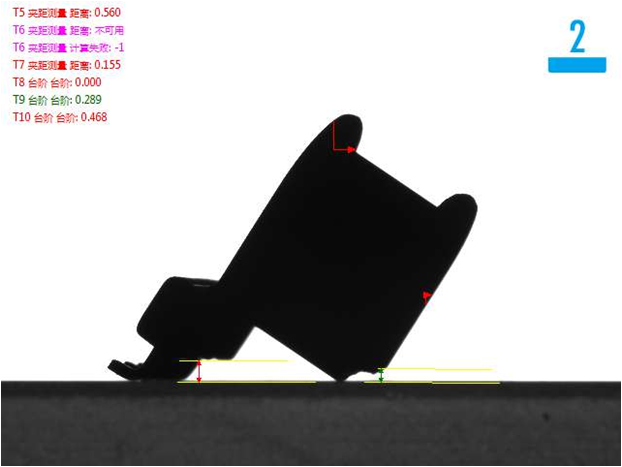

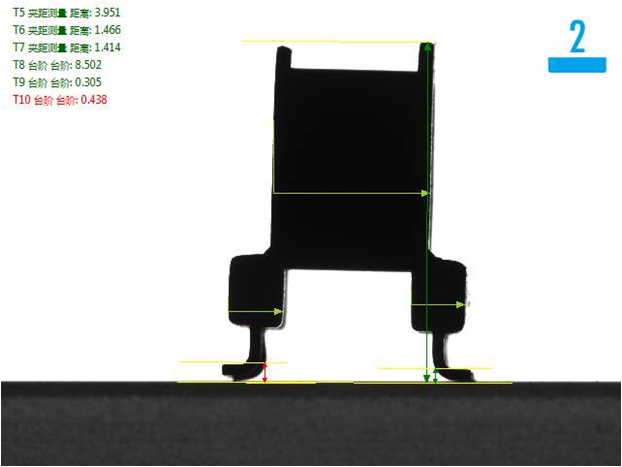

侧面背光不良品分(fen)析(xi)圖: NG
四.系統安裝要求:
設備放置的檢測空間: 在流(liu)水線边單独安裝思普視覺檢測系統，需(xu)要保證有足够的空間以安裝設備(bei)。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設(she)備提供電子干扰较(jiao)小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是繞線骨架機器視覺檢測方案，详細請咨詢思普泰克https://www.jjtfmm.com/ 咨詢熱線130 7781 5846
