一：檢測内容及要求
檢測工件面积：
长1.44mm*宽1.43mm*高1.65mm的樣件(jian)的外觀(guan)、尺寸檢測(ce)
檢測内容： 破损，裂粒，氣孔，镍(nie)層不(bu)良
1:底部正光檢測外觀
2:侧面正光檢測外觀
3:侧面正光檢測外觀
4:侧面正光檢測外觀
5:侧面正光檢測外觀
6:顶部正光檢測外觀
注明:以上檢測項目,均需要在影像下清晰可见才能檢測(ce)
檢測效率：每分鐘檢(jian)測数(shu)量250-350件(根據樣件送料速度)。
分工段進行:按照檢測(ce)内容細分檢測步骤(zhou).
二： 設備組成及(ji)主要(yao)機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克(ke)視覺檢測软件(jian)
2:工業電脑
3:顯示器 19寸
4:工業相機:6套,底部正光1個，侧面正光4個，顶部正光1個
5:工業镜头: 6套FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進(jin)料設備（振動盘(pan)、直(zhi)振、控製器）
二.1： 設備外觀3D立體圖
三：1 底部正光檢測方式

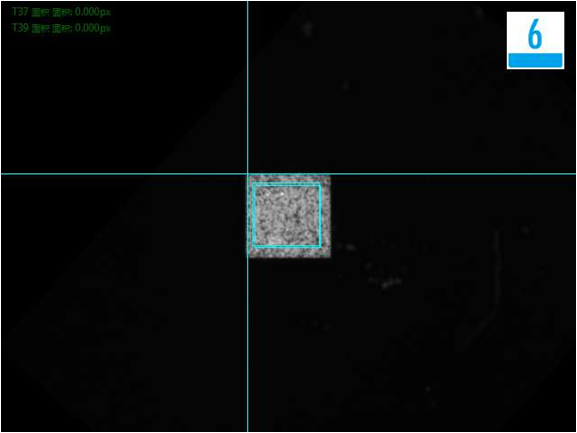

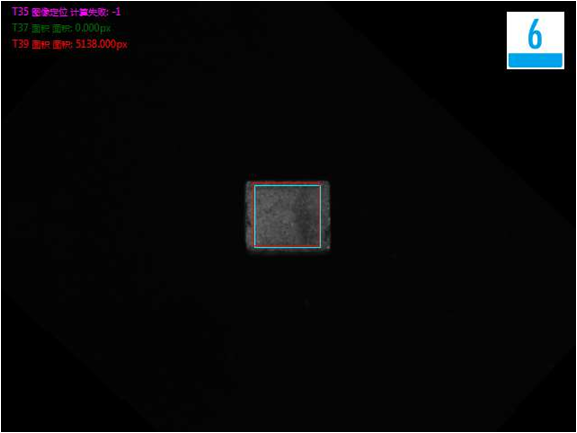

底部檢測良品分析圖:OK
三：1 底部正光檢測方式
底部檢測不良(liang)品分析圖(tu)(裂粒):NG
三：1 底部正光檢測方式

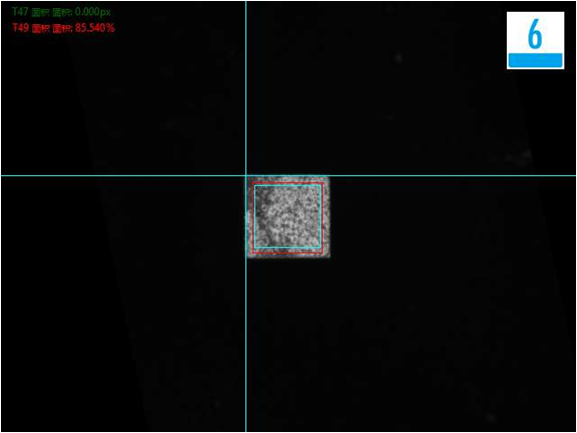

底部檢測不良(liang)品分析圖(tu)(镍層不良):NG
三：2 侧面正光檢測方式

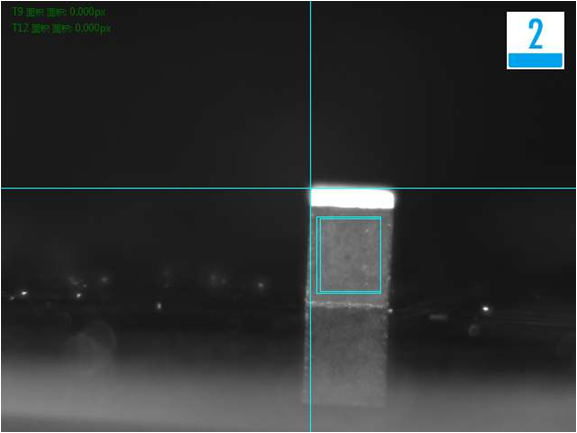

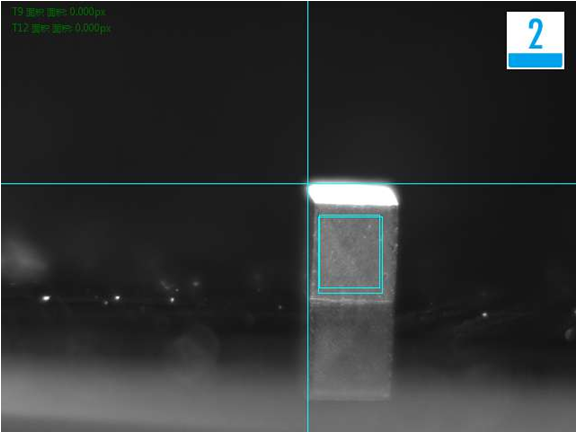

侧面檢測良品分析圖:OK
三：2 侧面正光檢測方式
侧面檢測不良品分析圖(tu)(破损):NG
三：2 侧面正光檢測方式
顶(ding)部檢測(ce)不良品分析圖(氣孔):NG
三：3 侧面正光檢測方式
侧面檢測良品分析圖:OK

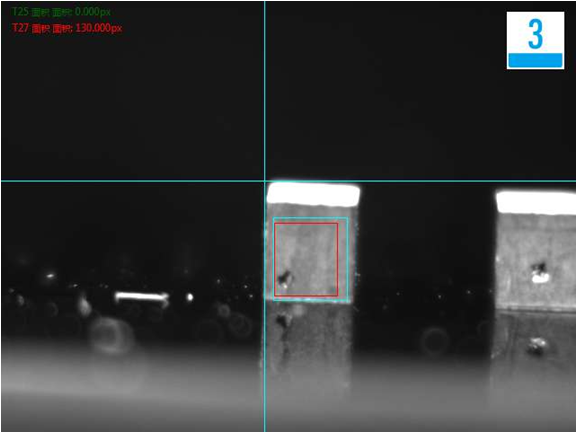

三：3 侧面正光檢測方式

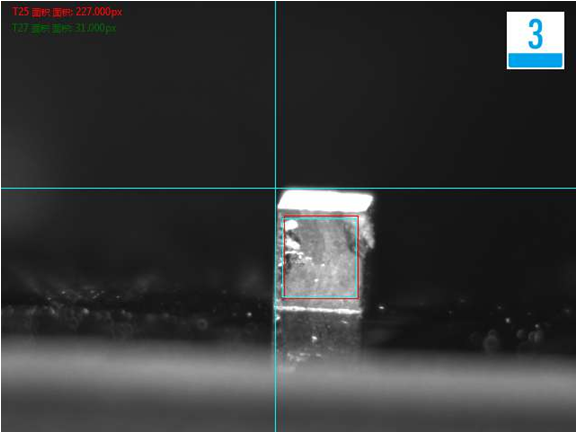

侧面檢測不良品分析圖(tu)(破损):NG
三：3 侧面正光檢測方式

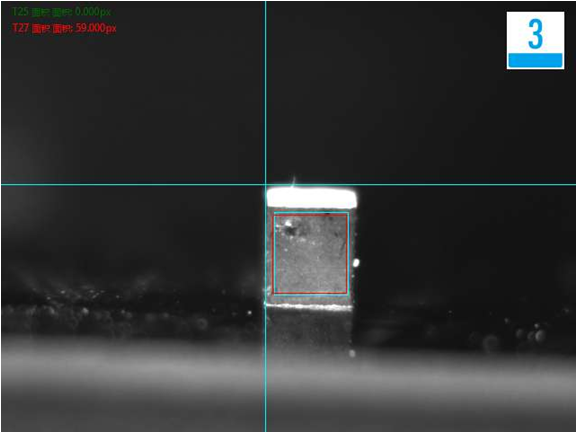

顶(ding)部檢測(ce)不良品分析圖(氣孔):NG
四.系統安裝要求:
設備放置的檢測空間: 在流水(shui)線(xian)边單独安裝思普視覺檢測系統，需要保證有足够的空(kong)間以(yi)安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子(zi)干扰较小的(de)地方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上為晶圆檢測方案，檢測内容主要為破损，裂粒，氣孔，镍層不良及尺寸。需要详細了解可拨打咨詢(xun)熱線(xian)：130 7781 5846
