深圳(zhen)市思普泰(tai)克科技有限公司——引脚樣件視覺檢測設備檢測案例：
一：檢測内容及要求
檢測工件面积：
长13.09mm*宽8.83mm高5.88mm樣件(jian)的外觀＆尺寸檢測
檢測内容：
1:底部正光檢測外觀
2:顶部正光檢測外觀
注明:以上(shang)檢測項目(mu),均需要(yao)在影像下(xia)清晰可见才能檢測
檢測效率：每分鐘檢測200-250，数量根據樣件送料速度。
分工段進行:按照檢測内容細分檢測步骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視(shi)覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 2套：1個底(di)部正光 1個顶部(bu)正光
5:工業镜头:2套：2個FA工(gong)業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜

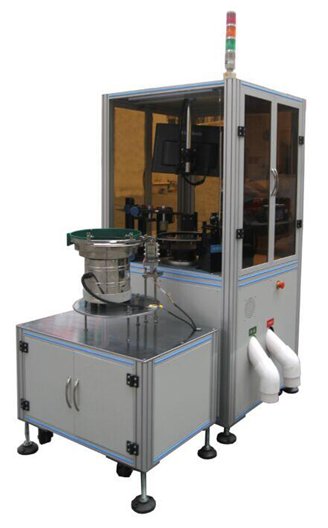

二.1： 設備外觀3D立體圖
三：1 底部正光檢測方式

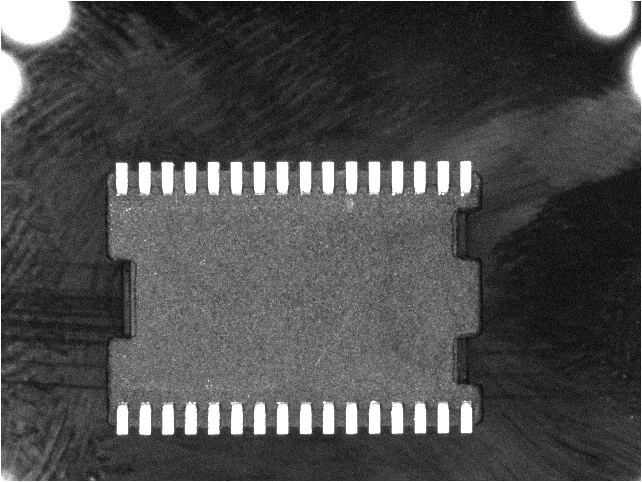

底部檢測效果原圖:
三：1 底部正光檢測方式

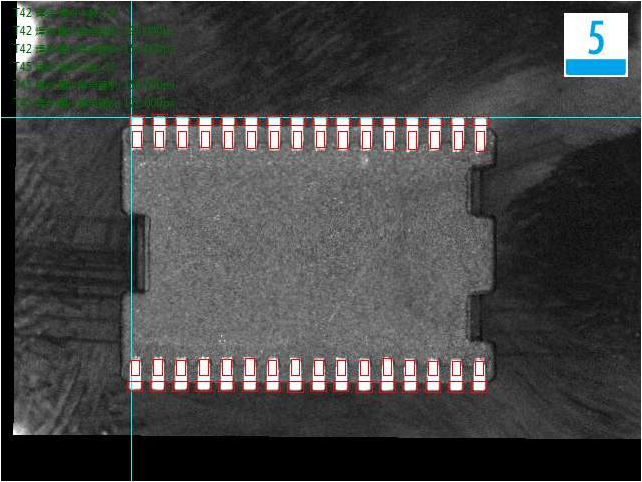

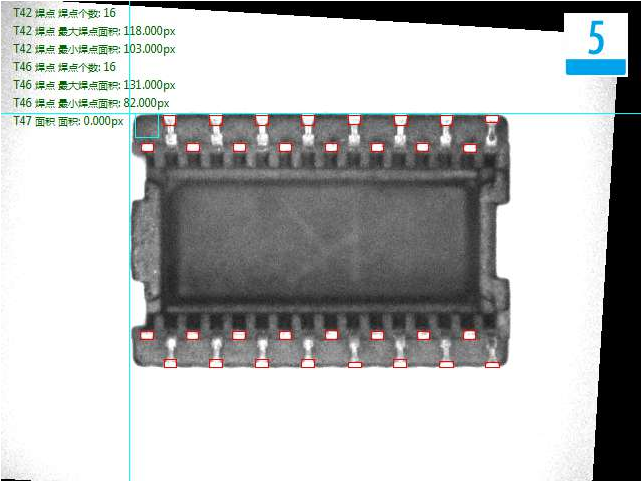

底部檢測良品分析圖:OK
三：1 底部正光檢測方式

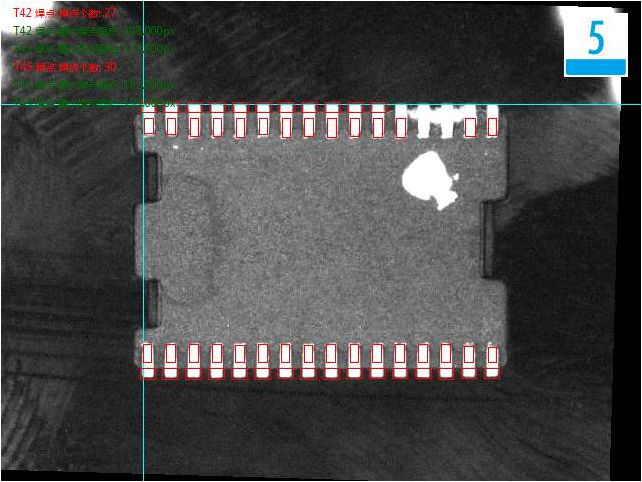

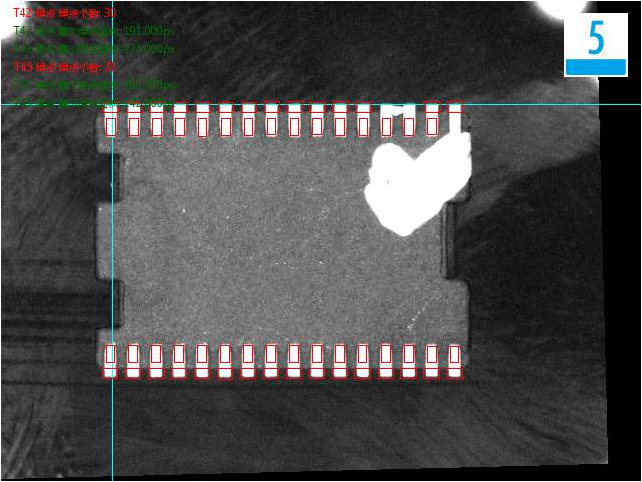

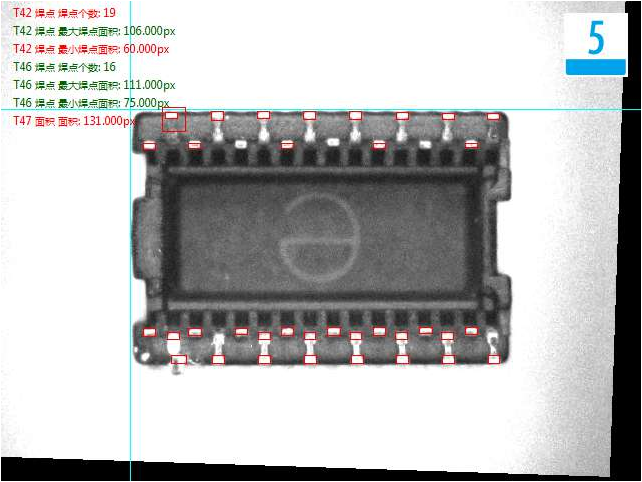

底部檢測不(bu)良品(pin)（反面卡珠子）分析圖:NG
三：1 底部正光檢測方式
底部檢測不(bu)良品(pin)（反面歪脚）分析圖:NG
三：1 底部正光檢測方式

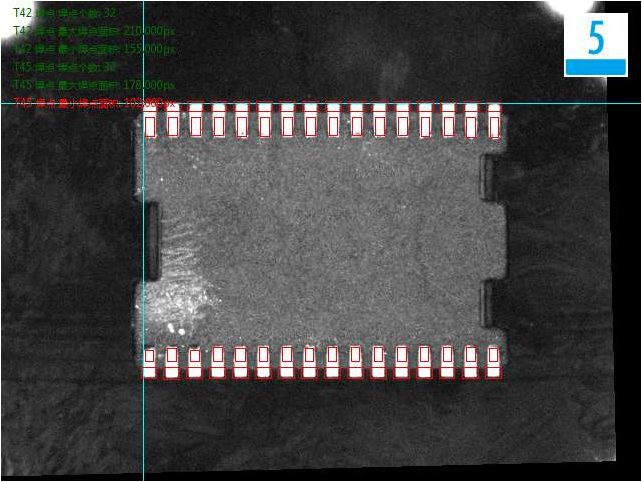

底部檢測不(bu)良品(pin)（毛边）分析圖:NG
三：1 底部正光檢測方式

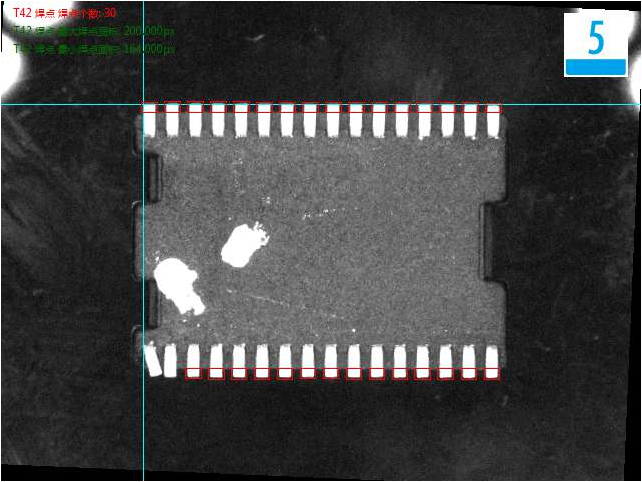

底部檢測不(bu)良品(pin)（細(xi)渣）分析圖:NG
三：2 顶部正光檢測方式

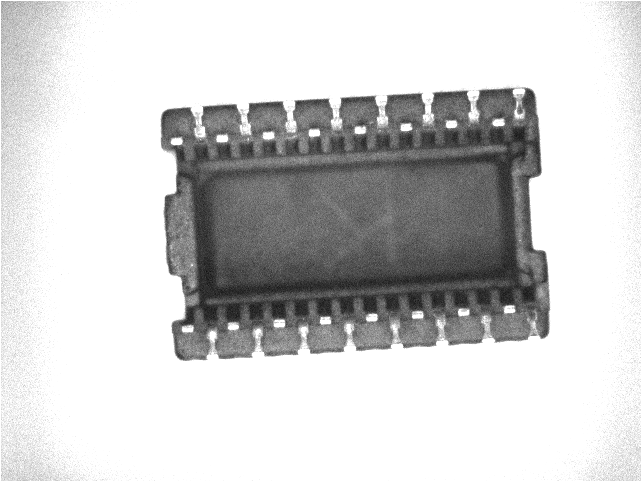

顶部檢測效果原圖:
三：2 顶部正光檢測方式
顶部檢測良品分析圖:OK
三：2 顶部正光檢測方式
顶部檢測(ce)不良品（正面歪脚）分析圖:NG
四.系統安裝要求:
設備放置(zhi)的檢(jian)測空間: 在流水線边單独安(an)裝思普視覺檢測(ce)系統，需要保證有足(zu)够的空間以安裝(zhuang)設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設(she)備提供電子干扰较(jiao)小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
更多視覺檢測設備應用案例，欢迎咨詢思普泰克www.jjtfmm.com
