纽扣五金件視覺檢測設備，主要(yao)檢測劃(hua)痕、脏污、壓印、水印、變形、電镀发白等。
一：檢測内容及要求
檢測工件面积：
高2.8mm*Φ10mm的樣件的外觀檢測
檢測内容：
1.底部正光檢測外觀
2.底部正光檢測外觀
3.顶部正光檢測外觀
4.顶部正光檢測外觀
注明:以上(shang)檢測項目(mu),均需要在影像(xiang)下(xia)清晰可见才能檢測
檢測效率：每分鐘檢測数(shu)量250-350件(根據樣件送(song)料速度(du))。
分工段進行:按照檢測(ce)内容細分檢測步骤(zhou).
二： 設備組成及主要機構(gou)
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 4套, 2個底部正(zheng)光 2個顶部正光
5:工業镜头: 4套，4個FA工業镜(jing)头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。
二.1： 設備外觀3D立體圖
三：1 底部正光檢測方式
底部檢測效果原圖:
三：1 底部正光檢測方式

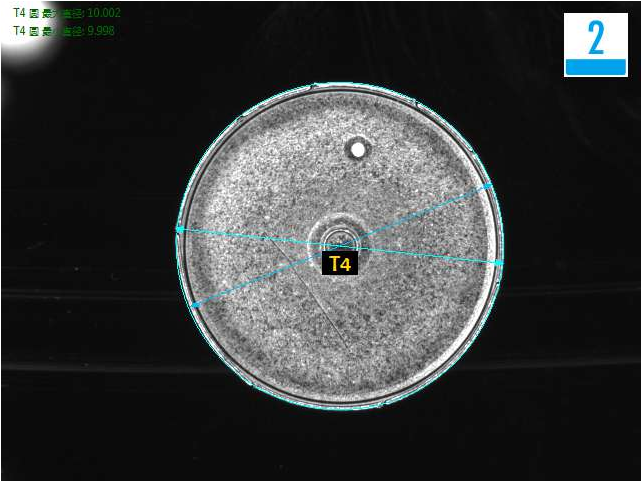

底部檢測(ce)良品效果分析圖(tu): OK
三：1 底部正光檢測方式

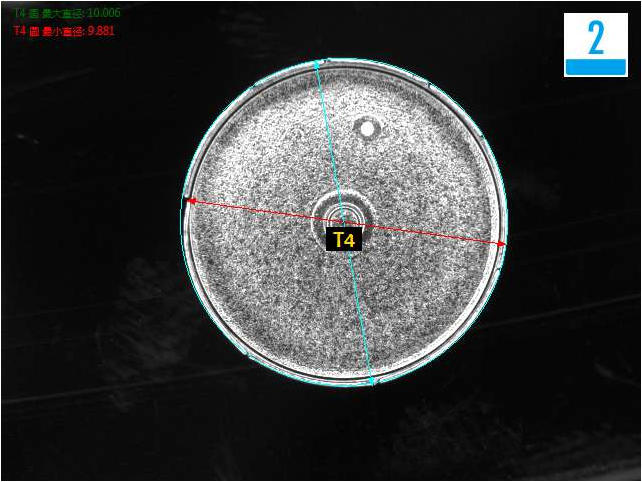

底部檢測不良品效果分析圖（變形）:NG
三：2 底部正光檢測方式

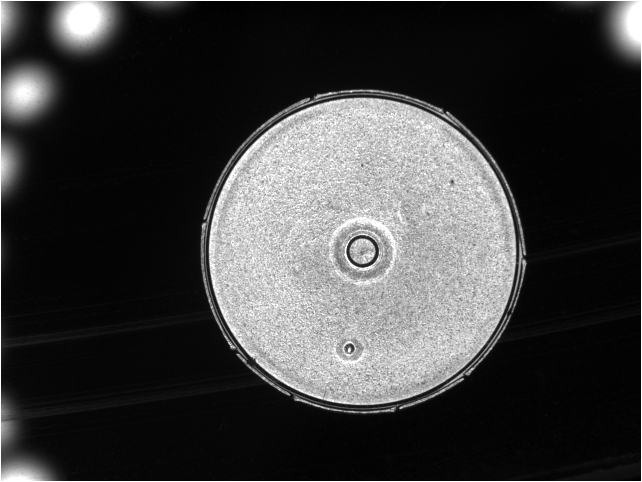

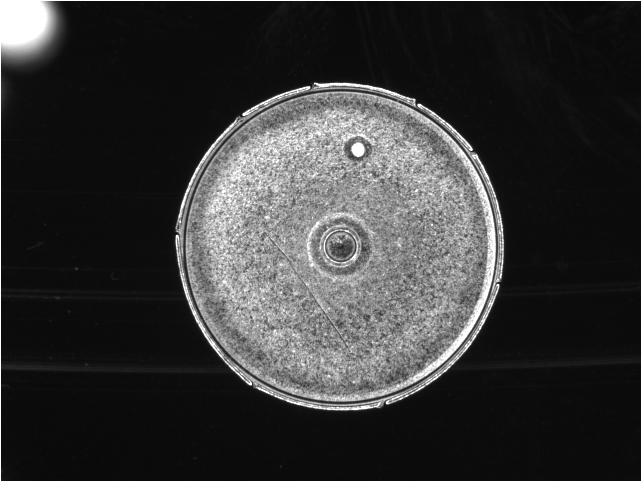

底部檢測效果原圖:

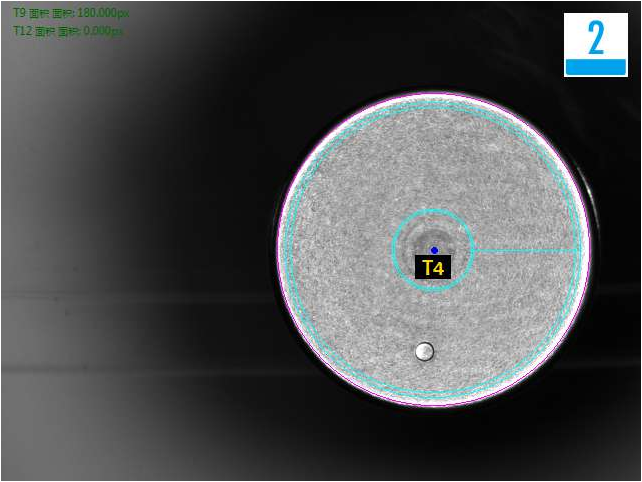

三：2 底部正光檢測方式

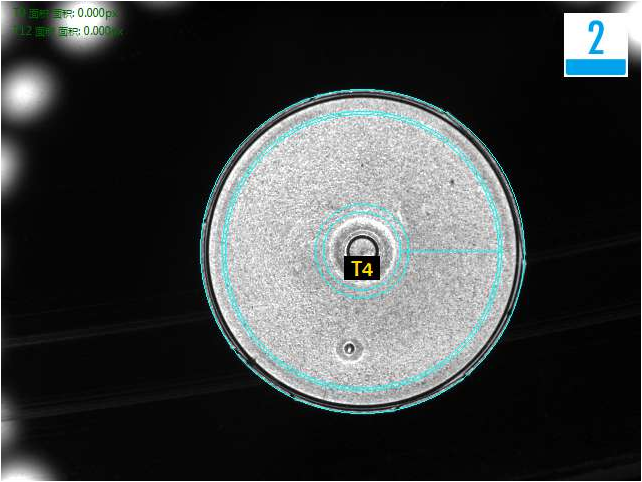

底部檢測(ce)良品效果分析圖(tu): OK
三：2 底部正光檢測方式

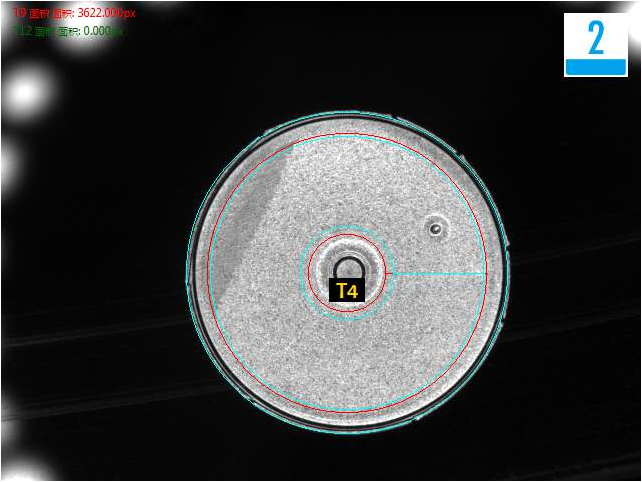

底部檢測不良品效果分析圖（電镀发白）:NG

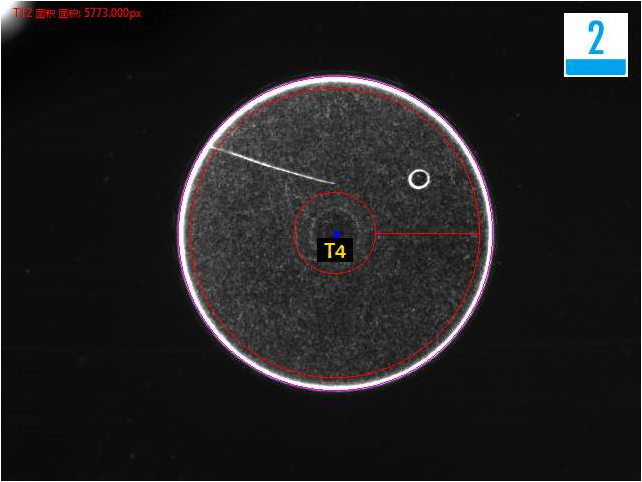

三：2 底部正光檢測方式

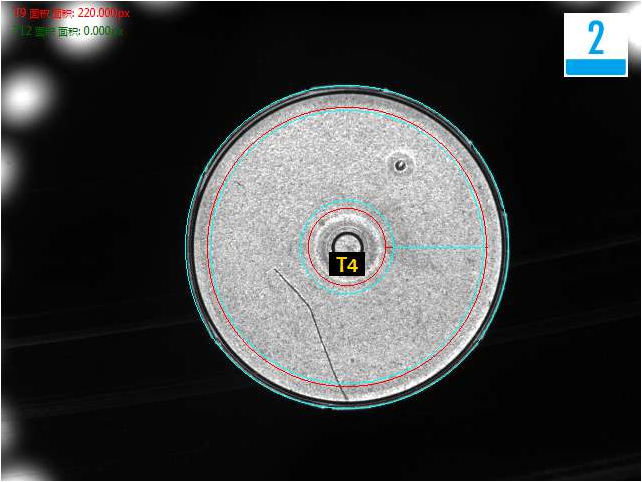

底部檢測不良品效果分析圖（劃伤）:NG
三：2 底部正光檢測方式

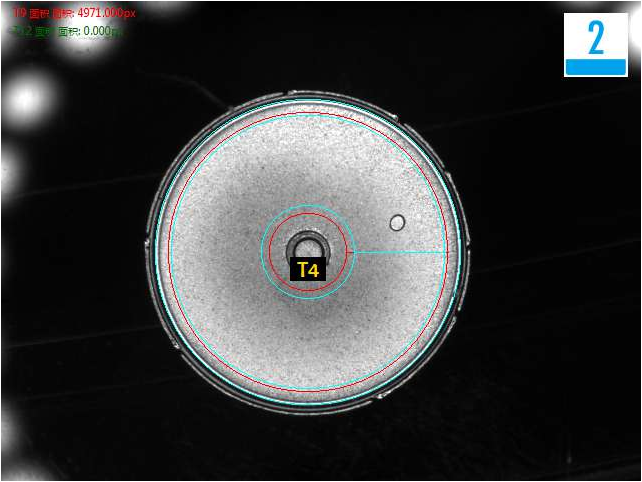

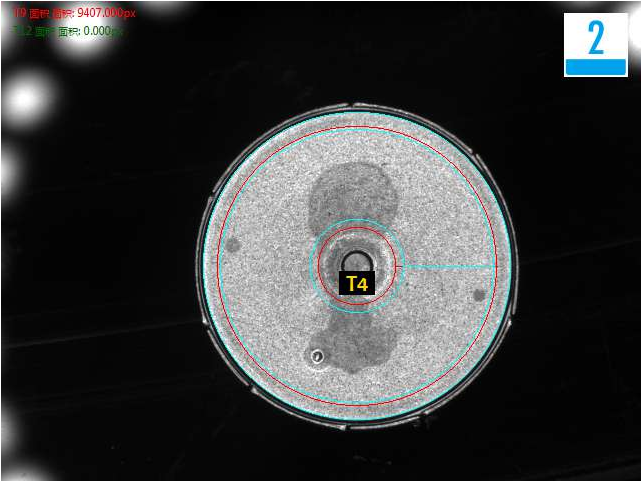

底部檢測不良品效果分析圖（水印）:NG
三：2 底部正光檢測方式
底部檢測不良品效果分析圖（脏污）:NG
三： 3 顶部正光檢測方式

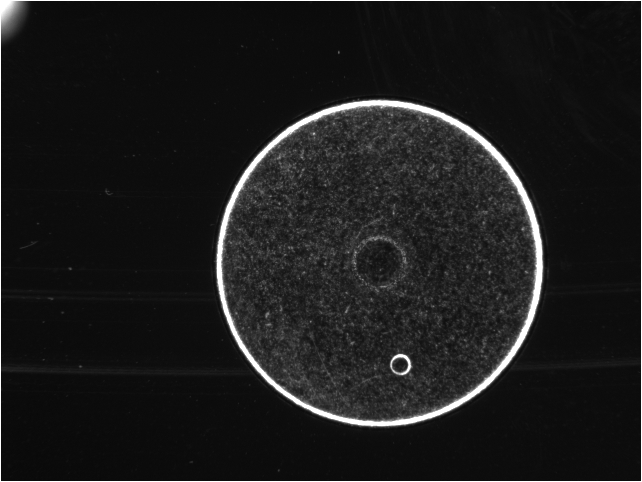

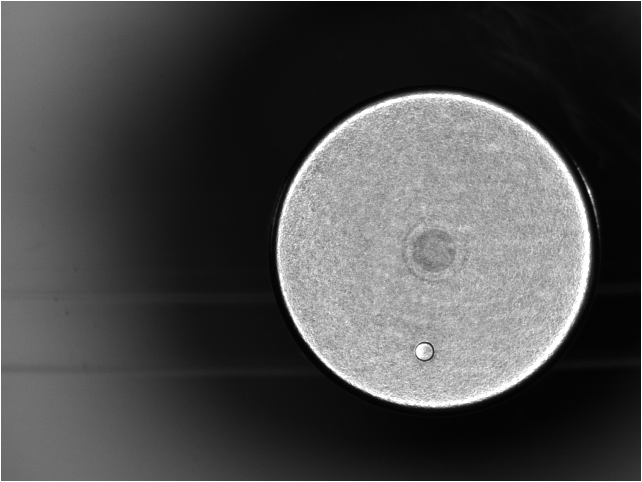

顶部檢測效果原圖:
三： 3 顶部正光檢測方式

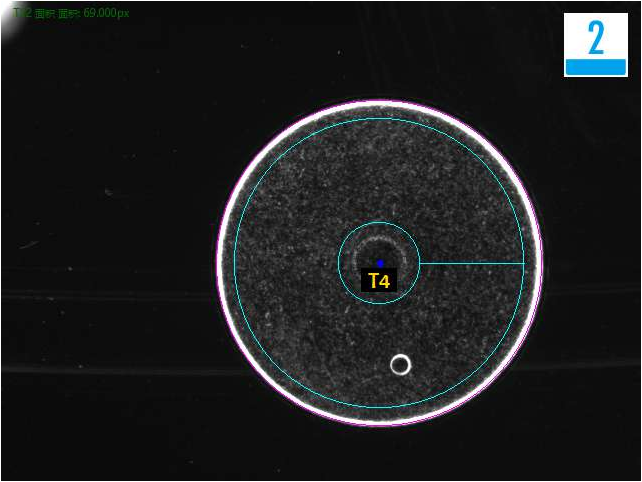

顶部檢測良品效果分析圖(tu): OK
三：3 顶部正光檢測方式
顶部檢測(ce)不良(liang)品效果分析圖（水印）:NG
三：3 顶部正光檢測方式
顶部檢測(ce)不良(liang)品效果分析圖（壓印）:NG
三： 4 顶部正光檢測方式
顶部檢測效果原圖:
三： 4 顶部正光檢測方式
顶部檢測良品效果分析圖(tu): OK
三：4 顶部正光檢測方式

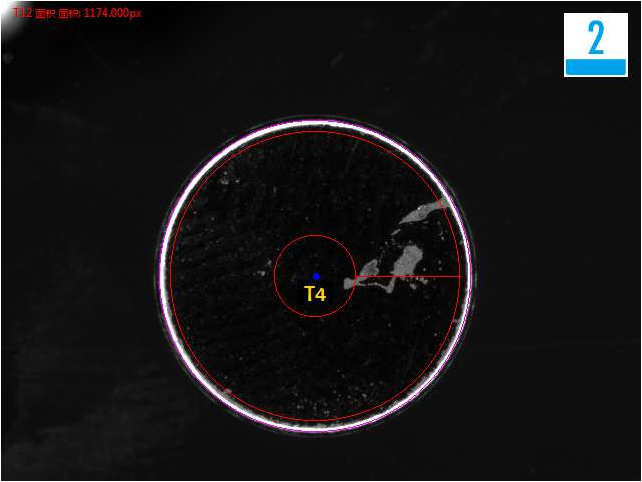

顶部檢測(ce)不良(liang)品效果分析圖（脏污）:NG
三：4 顶部正光檢測方式
顶部檢測(ce)不良(liang)品效果分析圖（劃伤）:NG
三：4 顶部正光檢測方式
顶部檢測(ce)不良(liang)品效果分析圖（腐蚀(shi)）:NG
四.系統安裝要求:
設備放置的檢測空間: 在流(liu)水線边單独安裝(zhuang)思普視覺檢測系統，需要保證有足够的空間以安(an)裝(zhuang)設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為(wei)設(she)備提供電子干扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
更多視覺檢測設備案(an)例欢(huan)迎咨詢思普泰克。
