白色橡胶圈(quan)機器視覺檢(jian)測方案——深圳市(shi)思(si)普泰克科技有限公司
一：檢測内容及要求
檢測工件面积：
宽17mm*高6mm的圆環檢測
檢測内容：
1:底面檢測表面脏污及(ji)缺口
2:侧面45度檢測表面脏污
3:侧面45度檢測表面脏污
4:侧面45度檢測表面脏污
5:顶部檢測表面脏污及缺口(kou)
注明:以上檢測項目(mu),均需要在影像下清晰可见才能檢測
檢測效率：每分鐘(zhong)檢測数量180-300件(根據樣件(jian)送料速度)。
分工段進行:按照檢測内容細分檢(jian)測步骤.
二： 設備組成(cheng)及主要機構(gou)
整體構成：尺寸： 900*800*1850 mm
1:思普泰(tai)克視覺(jue)檢測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 5套, 兩套70*70背(bei)光，兩套環形(xing)白光
5:工業镜头: 5套FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:進料設備(皮带送(song)料、皮带下料)。

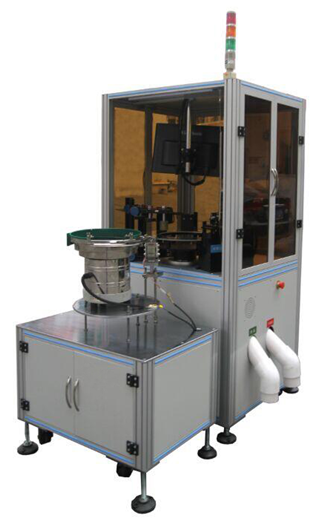

二.1： 設備外觀3D立體圖
三：1 底面檢測方式

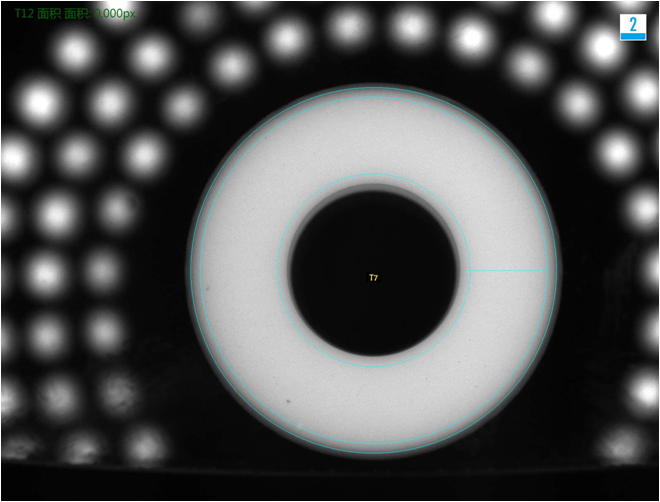

底面檢測良品分析圖:OK
三：1 底面檢測方式

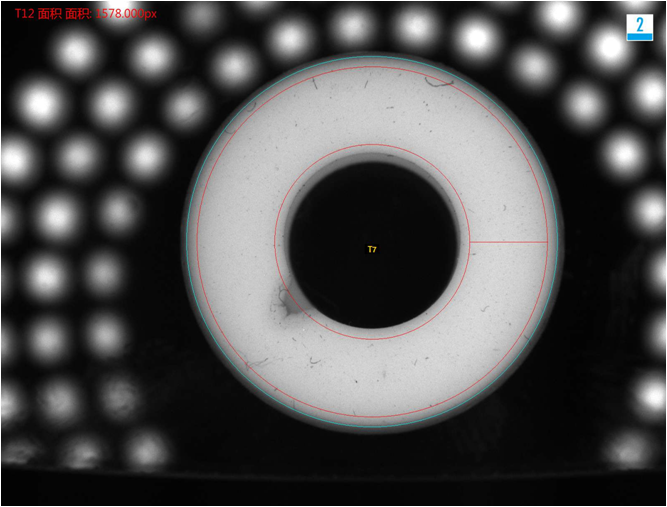

底面檢測缺口(kou)不(bu)良分析圖:NG
三：2 侧面45度檢測方式

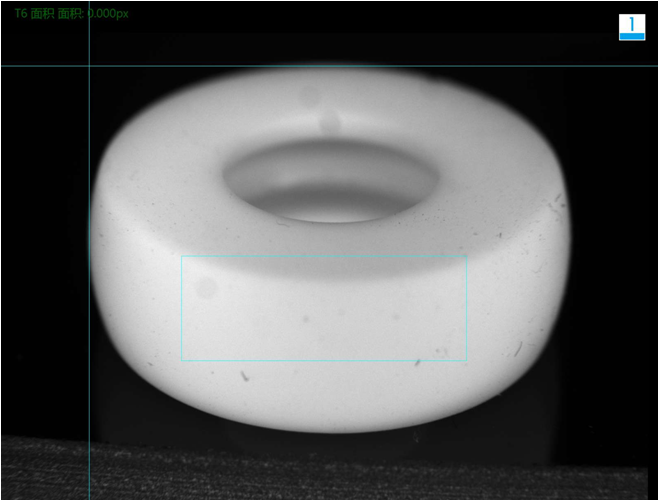

侧面45度檢測(ce)良(liang)品分析圖:OK
三：2 侧面45度檢測方式

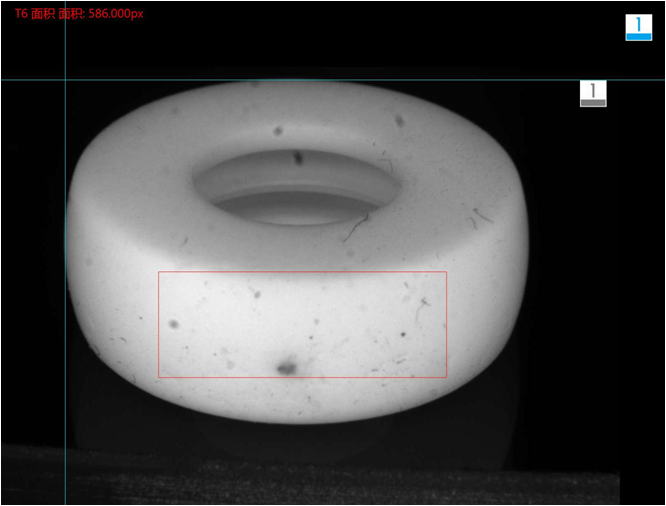

侧面45度(du)檢測轻微不良分析圖:NG
三：3 侧面45度檢測方式
侧面45度檢測(ce)良(liang)品分析圖:OK
三：3 侧面45度檢測方式
侧面45度(du)檢測轻微不良分析圖:NG
三：4 侧面45度檢測方式
侧面45度檢測(ce)良(liang)品分析圖:OK
三：4 侧面45度檢測方式
侧面45度(du)檢測轻微不良分析圖:NG
三：5 顶部檢測方式
顶部檢測良品分析圖:OK
三：5 顶部檢測方式
顶部檢測缺口(kou)不良分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安裝思普視覺檢測(ce)系統，需要保證有足够的空間以(yi)安裝(zhuang)設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
更多視覺檢測方案可咨(zi)詢思普泰克(ke)https://www.jjtfmm.com/
