深圳(zhen)市思普泰克科技(ji)有限公司——引脚樣(yang)件視覺檢測設備檢測案例：
一：檢測内容及要求
檢測工件面积：
长13.09mm*宽8.83mm高5.88mm樣件的外觀＆尺寸檢測
檢測内容：
1:底部正光檢測外觀
2:顶部正光檢測外觀
注明:以上檢測(ce)項目,均需要在(zai)影像下清(qing)晰可见才能檢測
檢測效率：每分鐘檢測200-250，数(shu)量根據樣件送料速度。
分工段進行:按照檢測(ce)内容細分檢測步骤(zhou).
二： 設備組(zu)成及主要機構
整體構成：尺寸： 900*800*1850 mm
1:思普泰克視覺檢測(ce)软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 2套：1個底部正光 1個(ge)顶(ding)部正光
5:工業镜头:2套：2個FA工業镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜

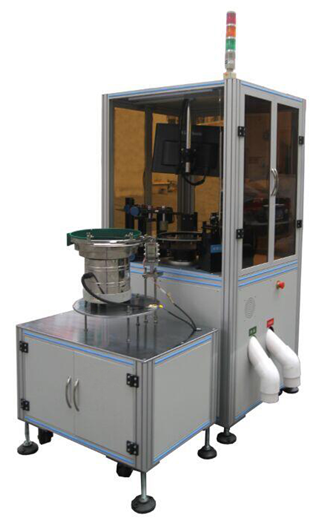

二.1： 設備外觀3D立體圖
三：1 底部正光檢測方式

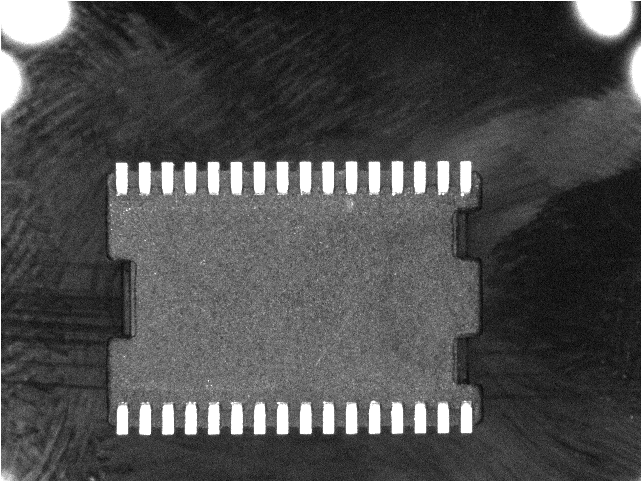

底部檢測效果原圖:
三：1 底部正光檢測方式

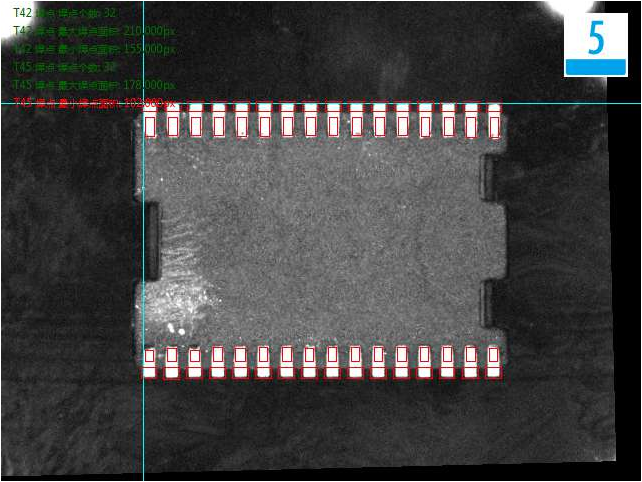

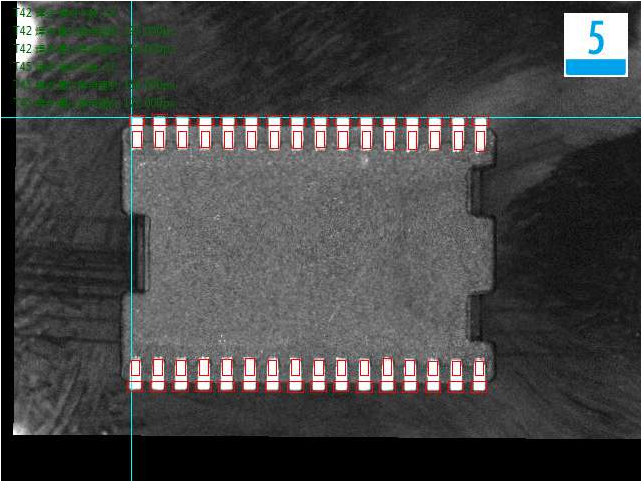

底部檢測良品分析圖:OK
三：1 底部正光檢測方式

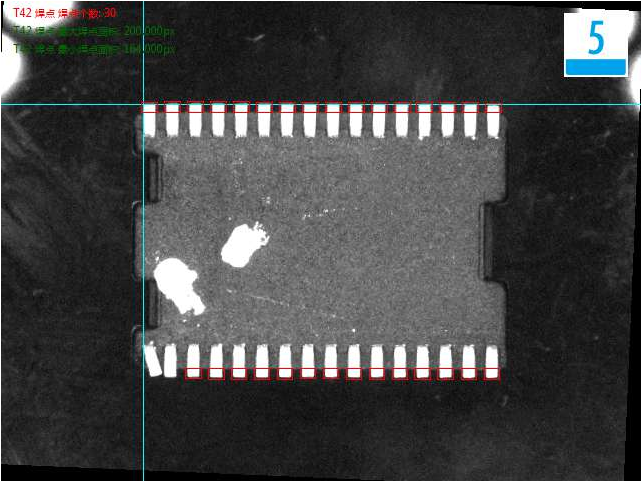

底部檢測(ce)不良品（反面卡珠子）分析圖:NG
三：1 底部正光檢測方式
底部檢測(ce)不良品（反面歪脚(jiao)）分析圖:NG
三：1 底部正光檢測方式

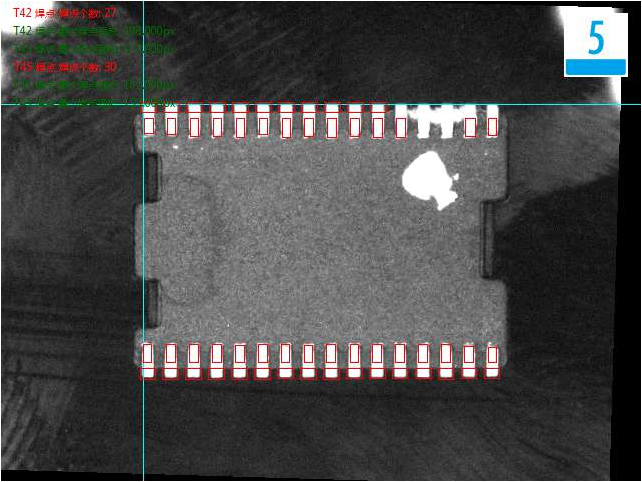

底部檢測(ce)不良品（毛边）分析圖:NG
三：1 底部正光檢測方式
底部檢測(ce)不良品（細渣）分析圖:NG
三：2 顶部正光檢測方式

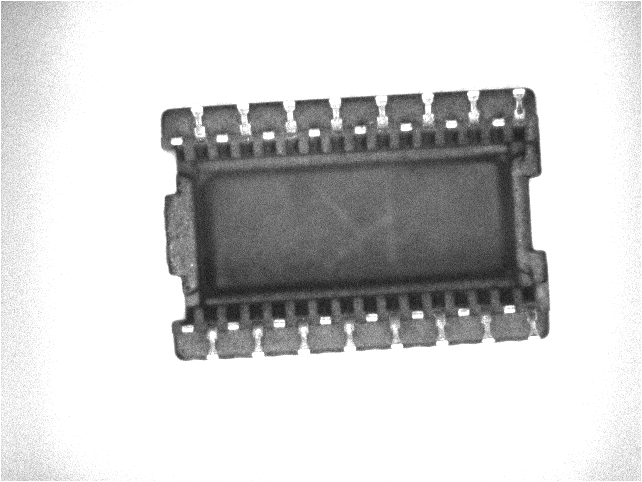

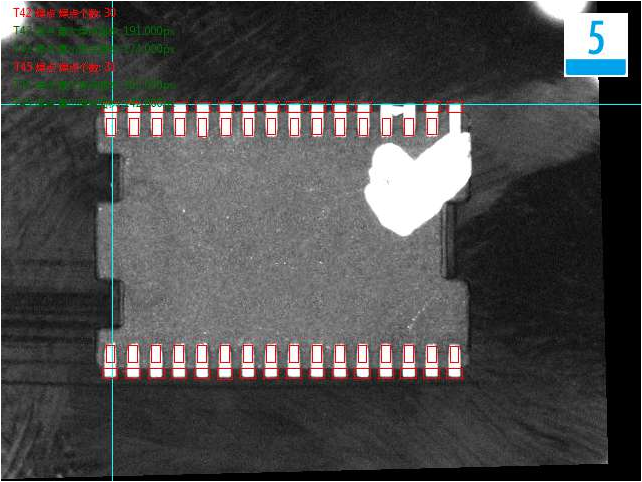

顶部檢測效果原圖:
三：2 顶部正光檢測方式
顶部檢測良品分析圖:OK
三：2 顶部正光檢測方式

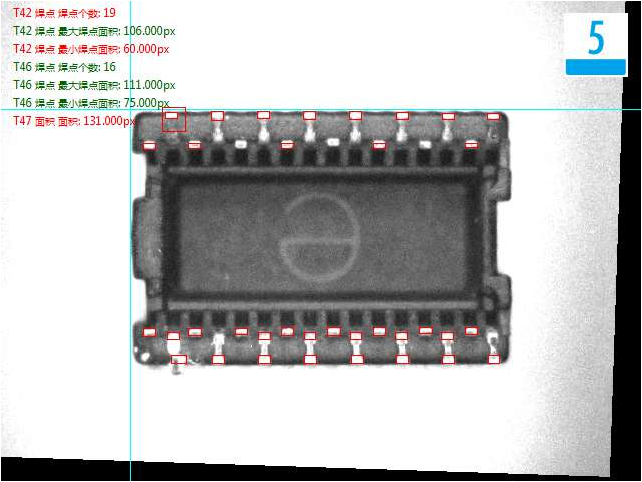

顶部檢測(ce)不良品（正面歪脚(jiao)）分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独安裝思(si)普視覺檢測系(xi)統，需要保證有足(zu)够(gou)的空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子(zi)干扰(rao)较小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA
更多視覺檢測設備應(ying)用案例(li)，欢(huan)迎咨詢思普泰克www.jjtfmm.com
