CD電感外觀檢測設備檢測效(xiao)率400-600件/分鐘，準確率99.9%。
代替人工檢測，提高生(sheng)產效率，降低生產成本。主要(yao)檢測内容
為：破损、裂纹、脏污等
一：檢測内容及要求
檢測工件面积：
长8mm宽8.4mm高4mm的(de)樣件的外(wai)觀檢測
檢測内容：
1:底部正光檢測
2:顶部正光檢測
3:侧面正光檢測
4:反侧面正光檢測
5:侧面正光檢測
6:反侧面正光檢測
注明:以(yi)上檢(jian)測項目,均需要在影像下清晰可(ke)见才(cai)能檢測
檢測效率：每(mei)分鐘檢測数量150-200件(根據樣件送料速度)。
分工段進行:按照(zhao)檢測内容細(xi)分檢測步骤.
二： 設備組成及(ji)主要(yao)機構
整體構成：尺寸： 900*800*1850 mm
1:思普(pu)泰克視覺檢(jian)測软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 6套, 1個底(di)部正光、1個顶部正光(guang)、4個侧面正(zheng)光
5:工業镜头: 6套，6個FA工業镜(jing)头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進(jin)料設備(振(zhen)動盘,直振,控製器(qi))
11:出料設備（傳送带(dai)，控製器(qi)）

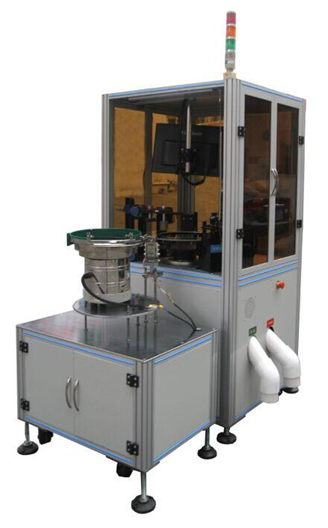

二.1： 設備外觀3D立體圖
三：1底部正光檢測方式
底部檢測效果原圖:

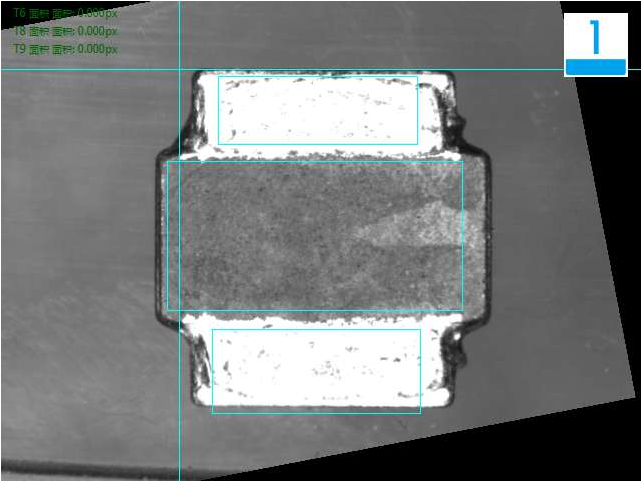

三：1 底部正光檢測方式

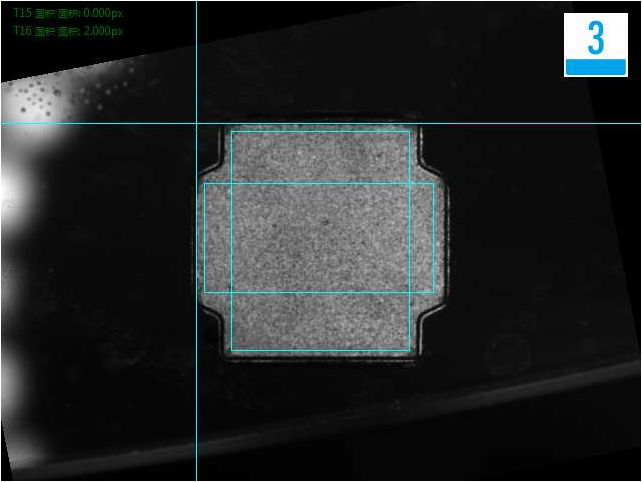

底部檢測良品效果分析圖: OK

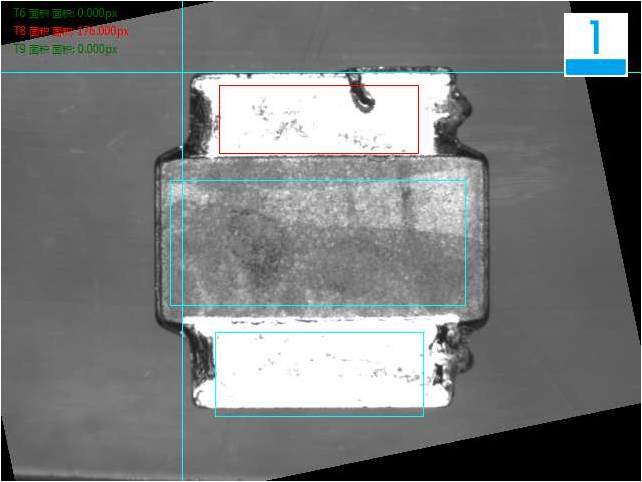

三：1 底部正光檢測方式

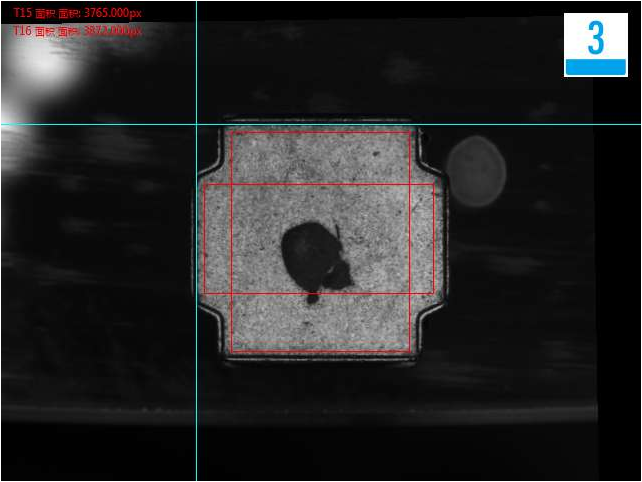

底部(bu)檢測胶水不良(liang)品效果分析圖:NG
三：1 底部正光檢測方式

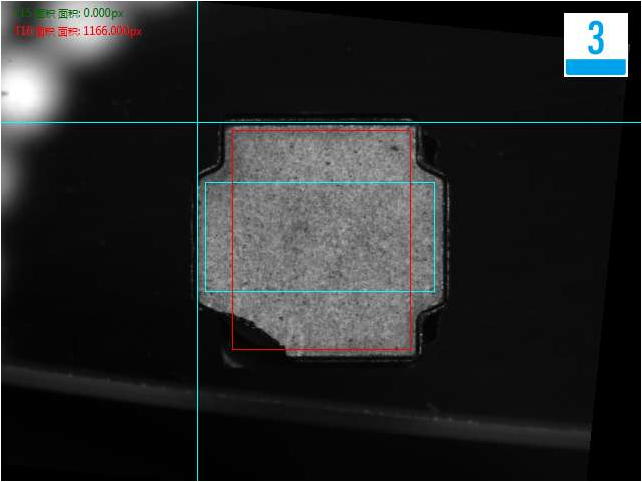

底部檢測破损不良品效果分析圖(tu):NG
三：1 底部正光檢測方式

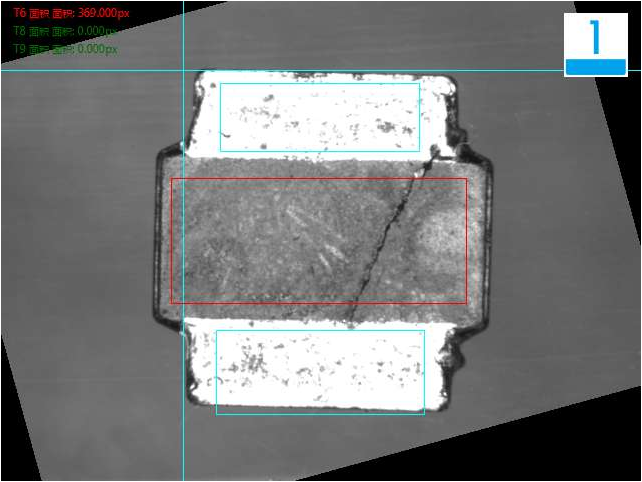

底部檢測開裂不良品(pin)效(xiao)果分析圖:NG
三：2 顶部正光檢測方式

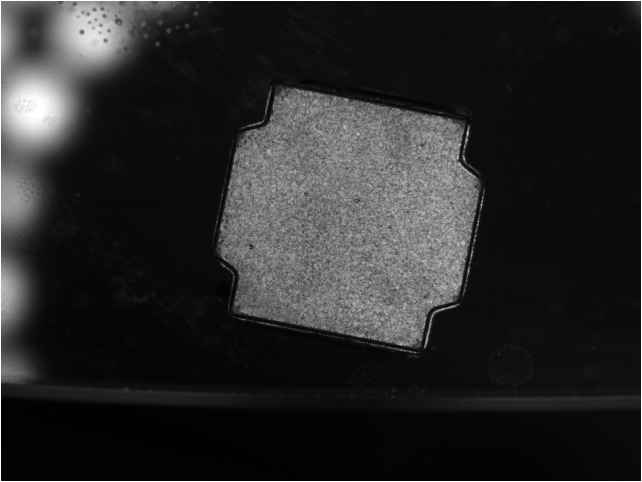

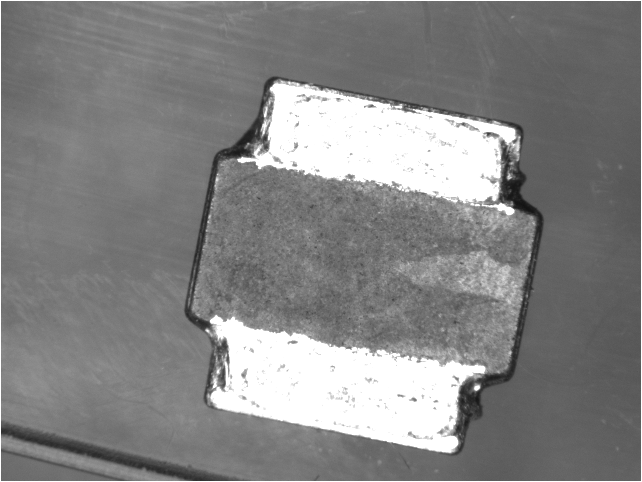

顶部檢測效果原圖:
三：2 顶部正光檢測方式
顶部(bu)檢測良(liang)品效果分析圖: OK
三：2 顶部正光檢測方式

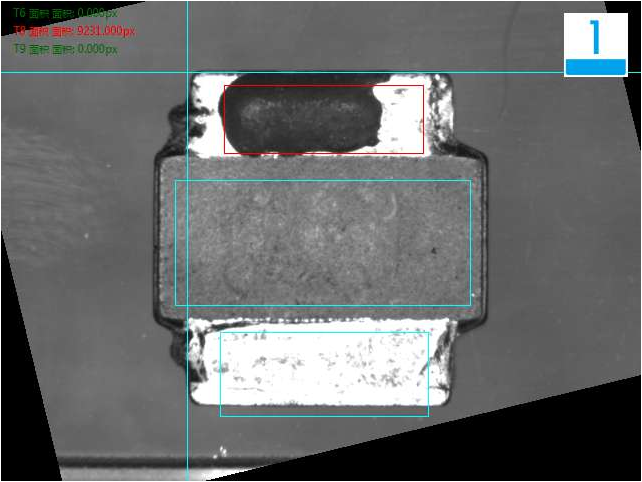

顶部(bu)檢測電極胶水不(bu)良品效果分析圖:NG
三：2 顶部正光檢測方式
顶部檢測(ce)電極(ji)開裂不良品效果分析圖:NG

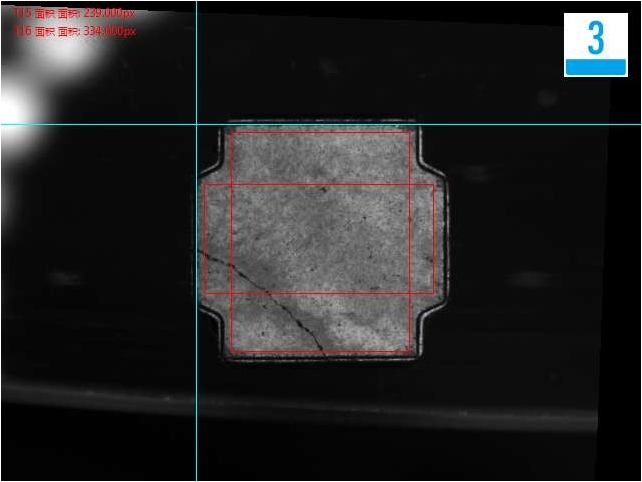

三：2 顶部正光檢測方式
顶部檢測(ce)開裂不良品效果分析圖:NG
三：2 顶部正光檢測方式

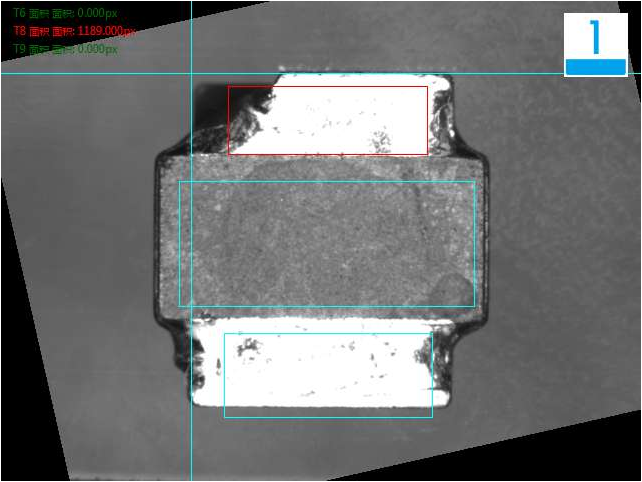

顶部檢(jian)測電極破损不良品效果分(fen)析圖:NG

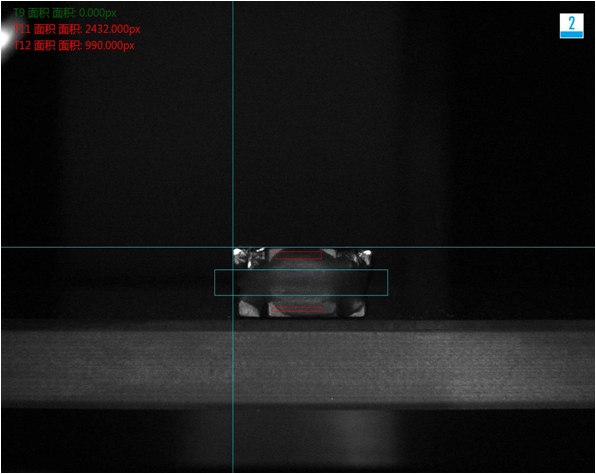

三：3、4 侧面正光檢測方式

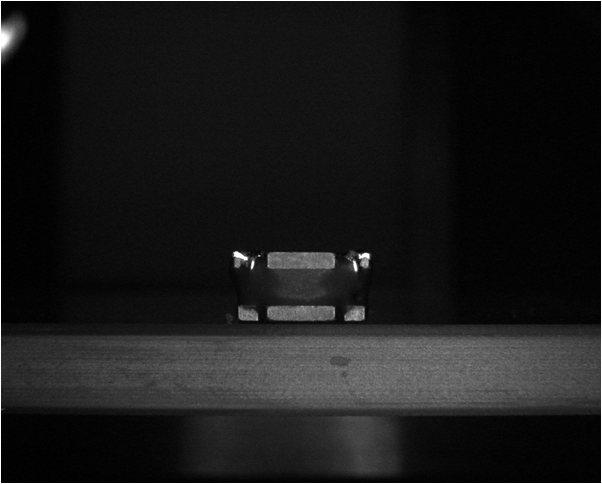

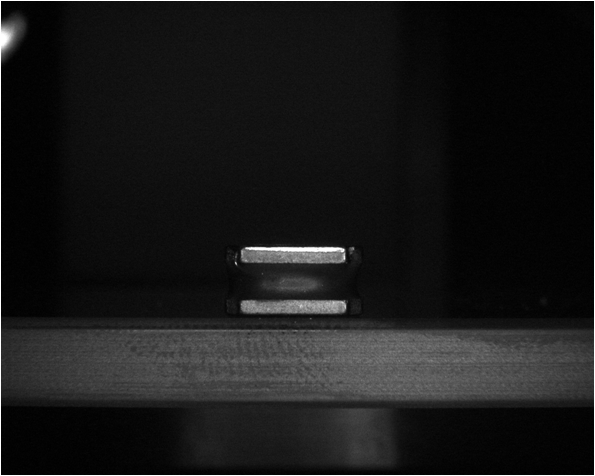

侧面檢測效果原圖:
三：3、4 侧面正光檢測方式

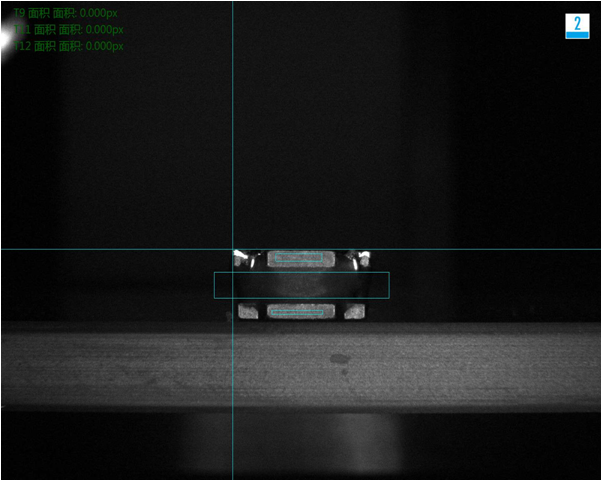

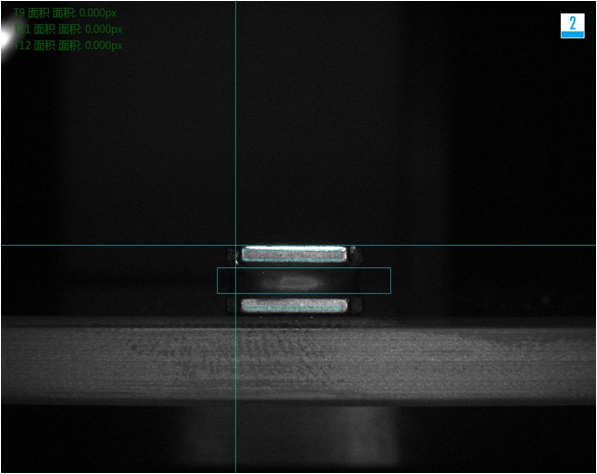

侧(ce)面檢測良品效果分析圖: OK
三：3、4侧面正光檢測方式

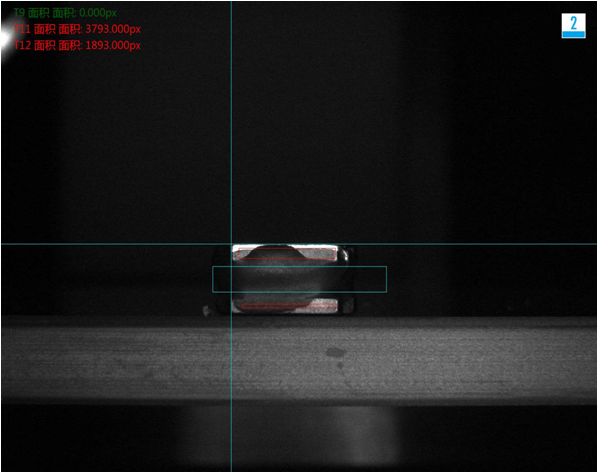

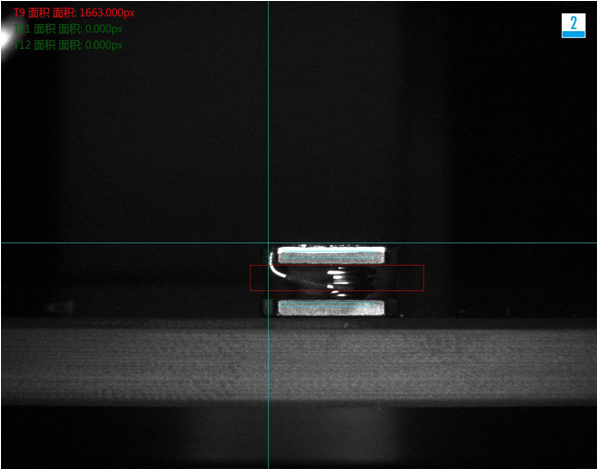

侧面檢測溢胶不良品效果分(fen)析(xi)圖:NG
三：3、4侧面正光檢測方式
侧面檢測缺胶不良品效果分析圖(tu):NG
三：5、6侧面正光檢測方式
侧面檢測效果原圖:
三：5、6侧面正光檢測方式
侧(ce)面檢測良品效果分析圖: OK
三：5、6侧面正光檢測方式

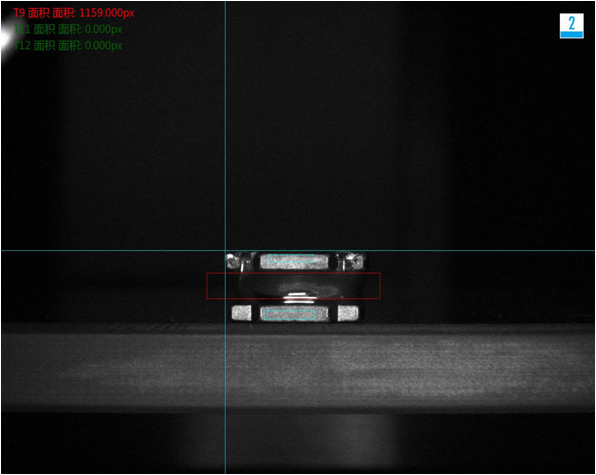

侧面檢測溢胶不良品效果分(fen)析(xi)圖:NG
三：5、6侧面正光檢測方式
侧面檢測缺胶不良品效果分析圖(tu):NG
四.系統安裝要求:
設備放置的檢測空間(jian): 在(zai)流水線边(bian)單独安裝思普視覺檢測系統，需要保證有足够的空(kong)間以安裝設(she)備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供(gong)電子干扰较小的地方(fang)。
電源： 交流220V，50Hz， 耗電＜1KVA
