電池盖帽機器視覺檢測方案
一：檢測内容及要求
檢測工件面积：
直径18mm*高度5mm的整體樣件的外觀測
檢測内容：
1:底面檢測焊點、油污
2:连接片外觀和(he)内(nei)胶圈有无
3:檢測断、多胶水
3:顶(ding)部檢測焊點发黑、剛帽(mao)外觀(guan)
注明:以上檢測項目,均需要在影像下(xia)清晰可见才(cai)能檢測
檢測效率：每(mei)分鐘檢測(ce)数量200-400件(根據樣件送料速度)。
分工段進行:按照檢測内(nei)容細分檢測步(bu)骤.
二： 設備(bei)組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_302C
1:思普泰克視覺檢測(ce)软件
2:工業電脑
3:顯示器 19寸
4:工業相機: 4套,底部檢測连接片外觀(guan)、焊點。断、多胶水。顶(ding)部檢測焊點发黑 、剛帽(mao)外觀(guan)
5:工業镜头:4套FA工業相機
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。
二.1： 設備外觀3D立體圖
三：1 底部面檢測方式

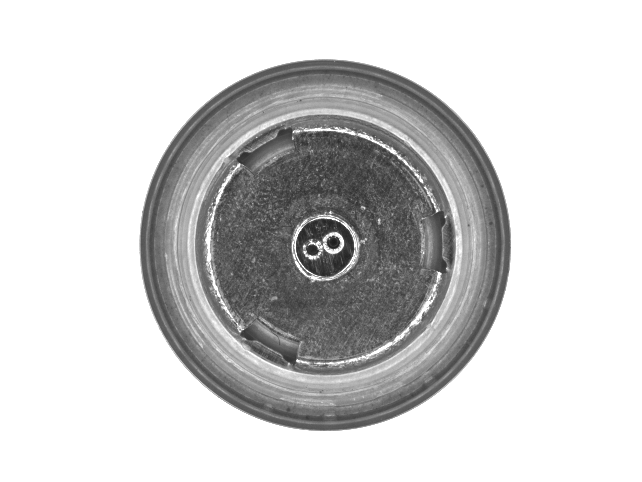

底部檢測效果原圖:
三：1 底部檢測方式

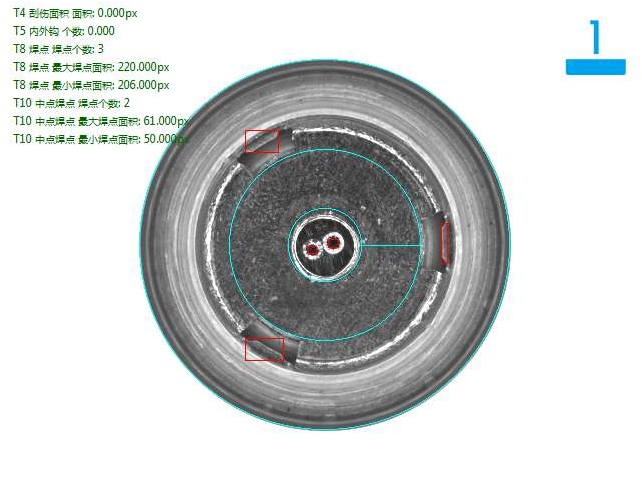

底部檢測良品分析圖:OK
三：1 底部檢測方式
底部檢測(ce)鐵片裝歪、偏心不良品(pin)分析(xi)圖:NG
三：1 底部檢測方式

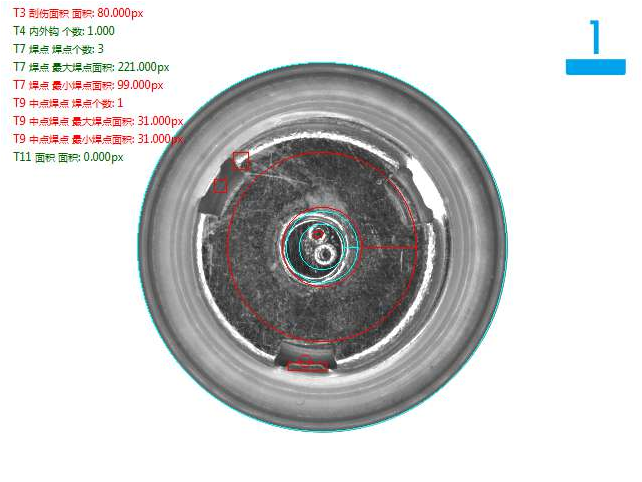

底部檢測连接片(pian)不良品分析圖:NG
三：1 底部檢測方式
底(di)部檢測连接片劃伤不良(liang)品分析圖:NG
三：1 底部檢測方式
底部檢(jian)測内層没有小胶圈不良品分析圖(tu):NG
三：2底面檢測方式

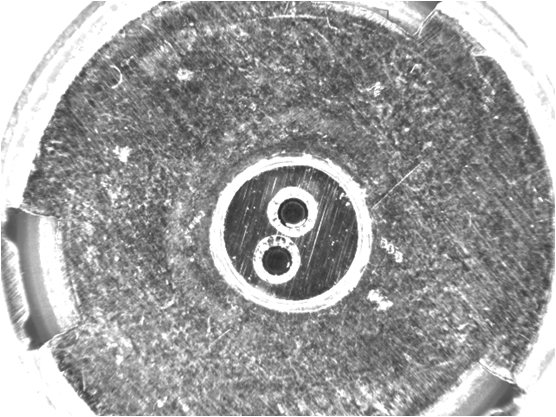

底面檢測效果原圖:
三：2底面檢測方式

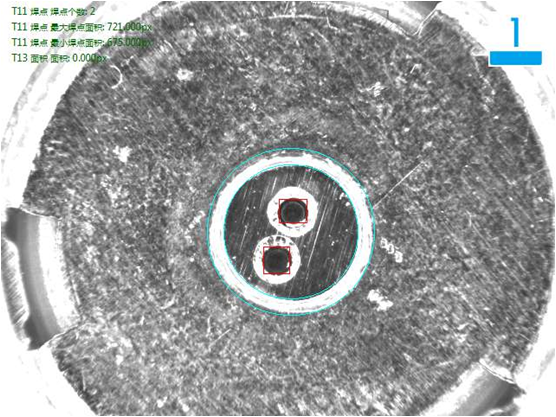

底面檢測良品分析圖:OK
三：2底部檢測方式

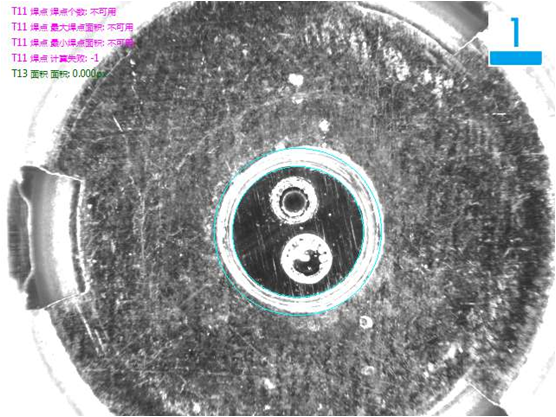

底部檢測穿孔不良品(pin)分析(xi)圖:NG
三：2 底部檢測方式
底部檢測油污不良品分析圖:NG
三：3 底面檢測方式

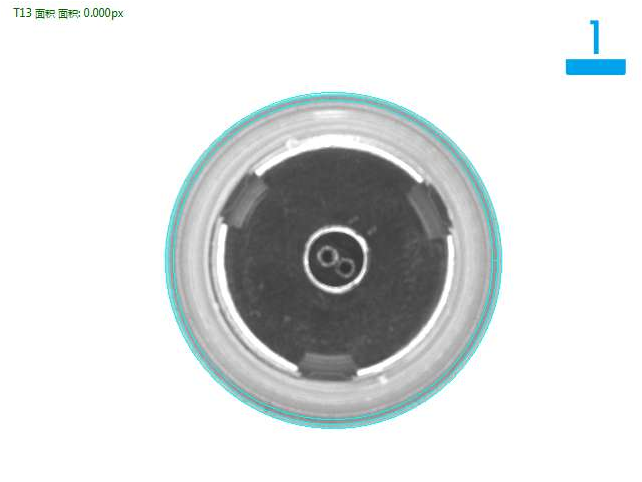

底面檢測良品分析圖:OK
三：3 底部檢測方式

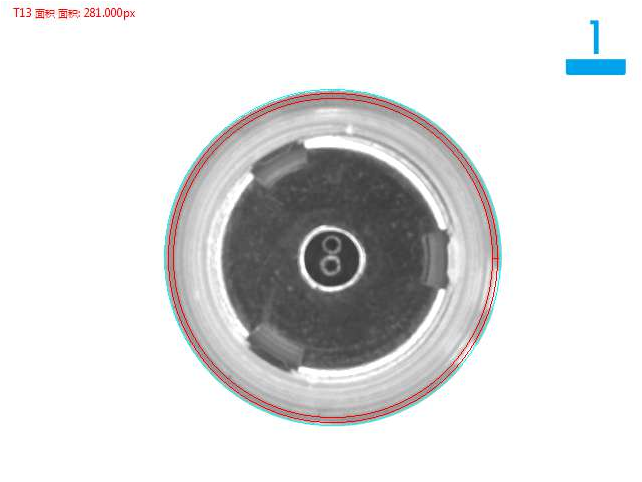

底(di)部檢測断(duan)胶水不良品分析圖:NG
三：3 底部檢測方式
底(di)部檢測断(duan)胶水不良品分析圖:NG
三：4 顶部檢測方式

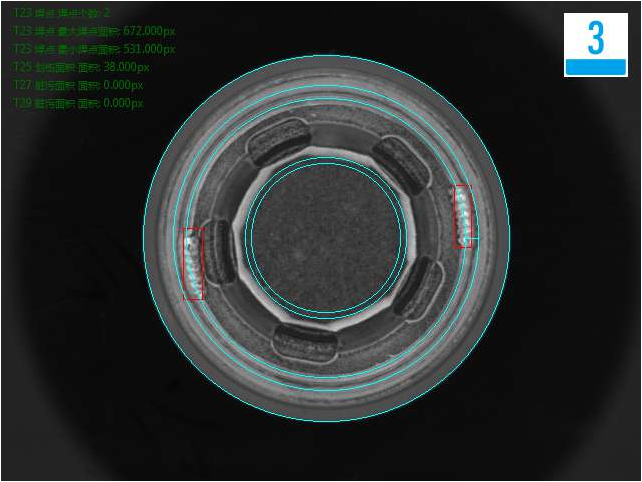

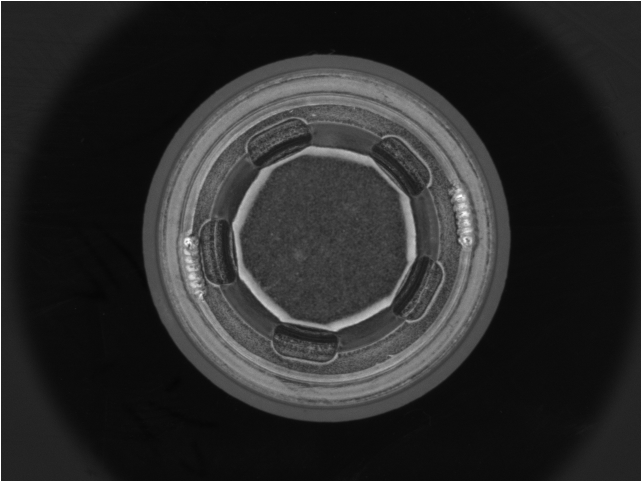

顶部檢測效果原圖:
三：4 顶部檢測方式
顶部檢測剛帽不良品(pin)分析圖:NG
三：4 顶部檢測方式
顶部檢測黑點不(bu)良品分析圖:NG
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独(du)安裝思普視覺檢測系統，需要保證有足够的空(kong)間以(yi)安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干扰较小(xiao)的地(di)方。
電源： 交流220V，50Hz， 耗電＜1KVA，氣壓0.35～0.7MPa
以上是電池盖帽（带藍边）機器視覺檢測方案，想要了解更多欢迎拨打思普泰克咨詢(xun)熱線(xian)130 7781 5846
