一：檢測内容及要求
檢測工件面积：
直径5.35mm*高3.9mm的樣件的外(wai)觀(guan)、尺(chi)寸檢測
檢測内容：
1:底部正光檢測外觀
2:侧面背光檢測外觀
3:顶部正光檢測外觀
4:侧面背光檢測外觀
注明:以上檢測項目,均需要在影像下清晰可(ke)见才(cai)能檢測
檢測效率：每分鐘檢測数量300-400件(根據樣件送料速度)。
分工段進行:按照檢測内容細分檢測步骤.
二： 設備組成及主要機構
整體構成：尺寸： 900*800*1850 mm
型號:SP_T300
1:思普泰克視(shi)覺檢測软(ruan)件
2:工業電脑
3:顯示器 19寸
4:工業相機: 4套 1個顶部正光 、1個底部正光 、1個侧面正光、1個顶部背光
5:工業镜头: 2套FA工業镜头、2套定焦远心镜头
6:專業玻璃盘
7:電磁阀
8:减速機
9:振動柜
10:進料設備(振動盘,直振,控製器)。
11:出料設備（皮带出料）

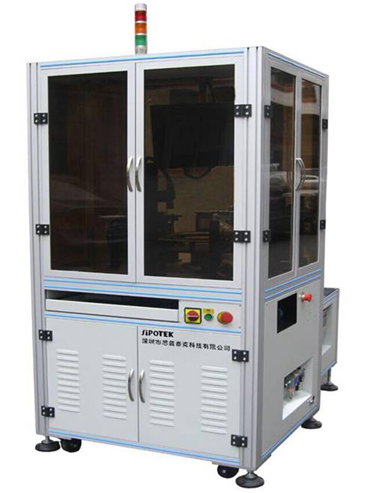

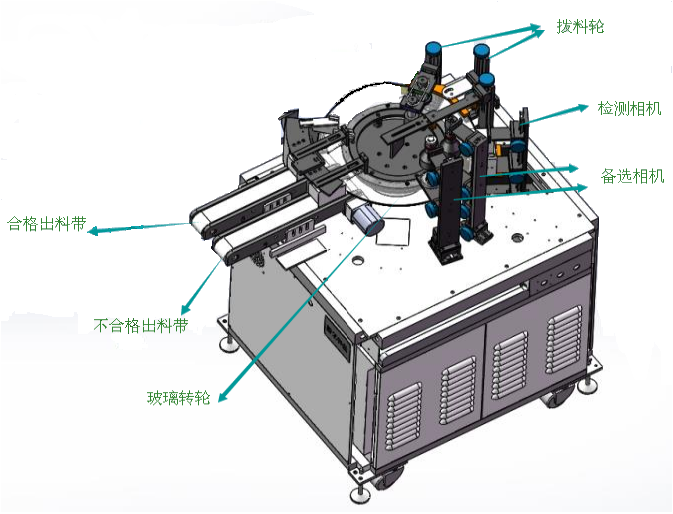

二.1： 設備外觀3D立體圖
二.2： 設備内部3D立體圖
三：1 底部正光檢測方式

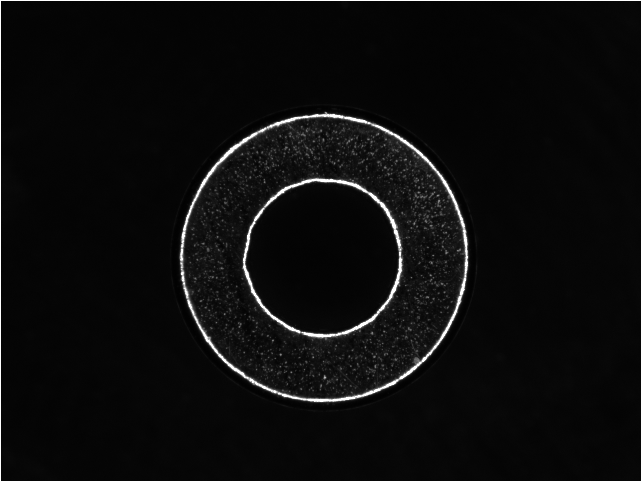

底部正光檢測效(xiao)果原圖:
三：1 底部正光檢測方式

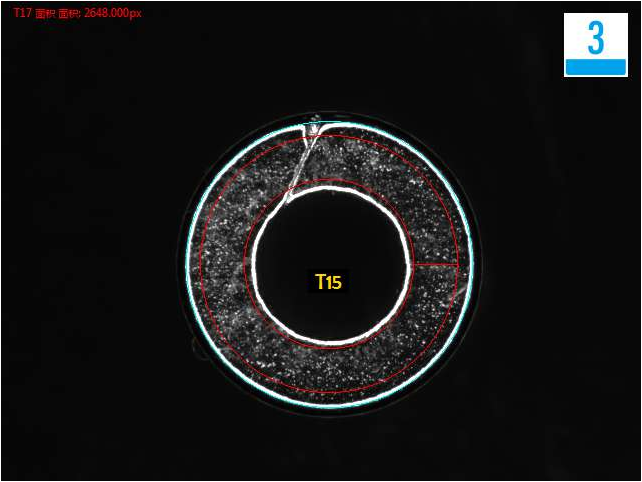

底部正(zheng)光檢測刀(dao)纹不良品分析圖:NG
三：1 底部正光檢測方式

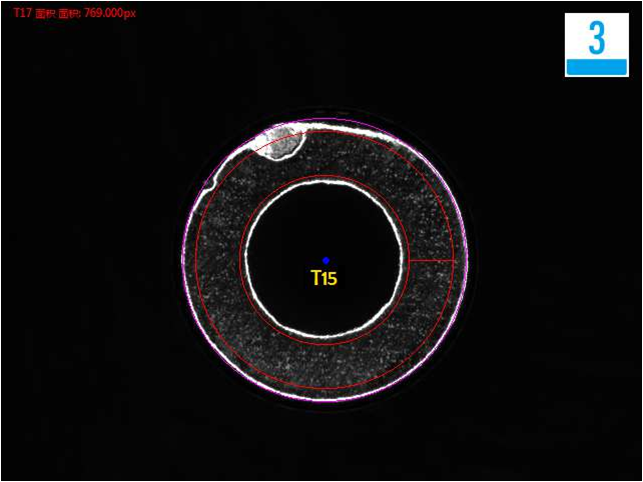

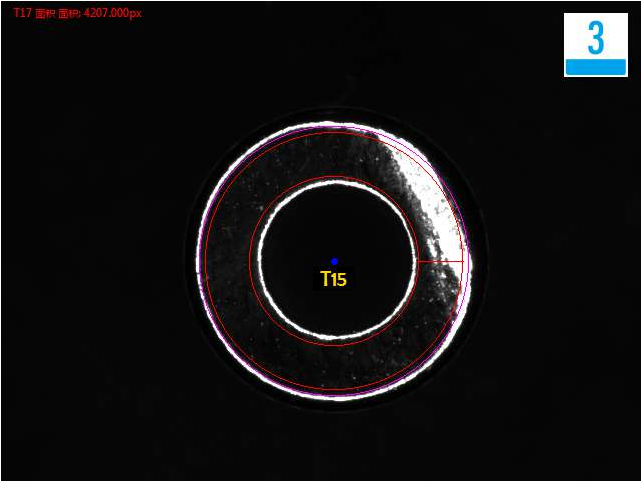

底部正光檢(jian)測掉边不良(liang)品分析圖:NG
三：1 底部正光檢測方式

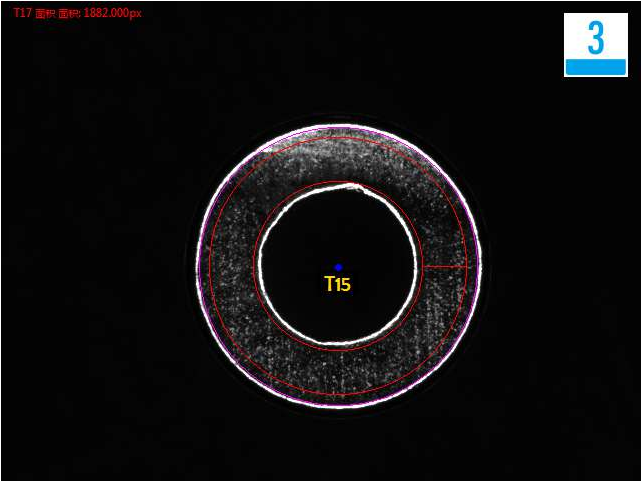

底(di)部正光檢測斜面不良品分(fen)析圖:NG
三：1 底部正光檢測方式

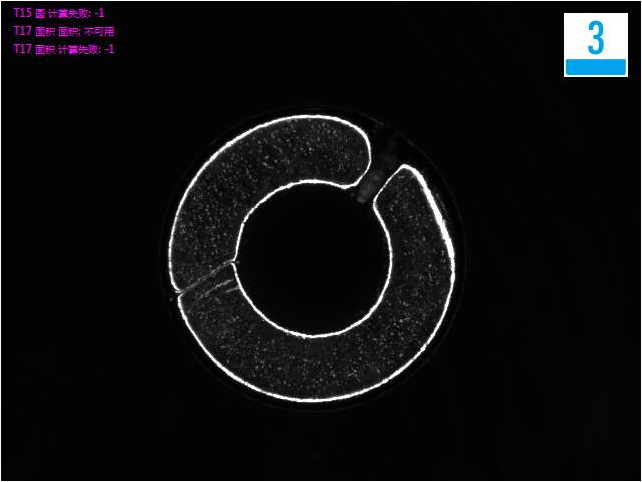

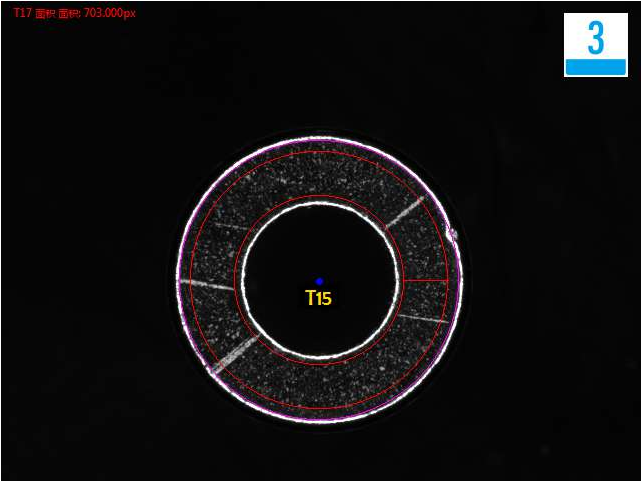

底部正光檢(jian)測開裂不良(liang)品分析圖:NG
三：2 侧面背光檢測方式

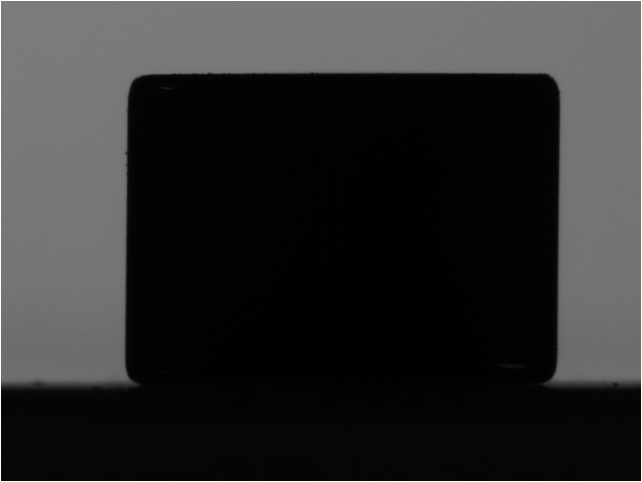

侧面(mian)背光(guang)檢測效果原圖:
三：3 顶部正光檢測方式
顶部正光檢測開裂(lie)不良品分析圖:NG
三：3 顶部正光檢測方式
顶部正光(guang)檢測掉边不良品分析圖:NG
三：4 顶部背光檢測方式

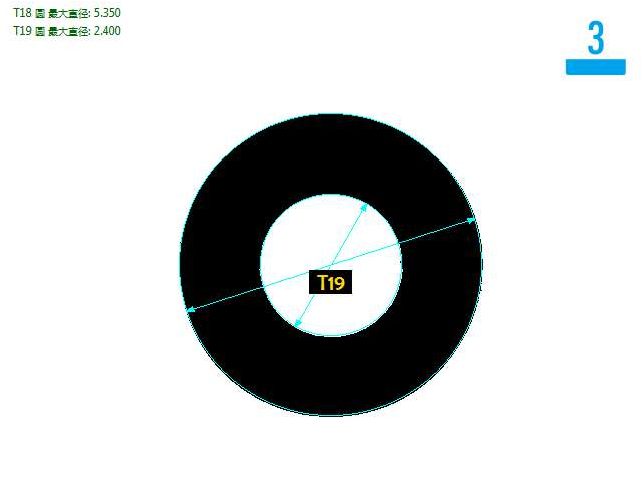

顶部背光檢測(ce)效果分析圖(tu):OK
四.系統安裝要求:
設備放置的檢測空間: 在流水線边單独(du)安裝思普(pu)視覺檢測系統，需(xu)要(yao)保證有足够的空間以安裝設備。
環境温度： 0-50摄氏度；
空氣湿度： 90% RH以下；
電子干扰： 為設備提供電子干(gan)扰较小的地(di)方。
電源： 交流220V，50Hz， 耗電＜1KVA
以上就是圆環磁鐵機器視覺檢測方案，想(xiang)要更多方案欢(huan)迎咨詢思普泰克，咨詢熱(re)線130 7781 5846
